四、薄钢板矩形风管(δ=2mm以内焊接)

定额编号　9-13～9-16　薄钢板矩形风管(δ=2mm以内焊接)周长(mm)　P11～P12

[应用释义]　薄钢板矩形风管：是指以普通薄钢板、优质薄钢板和镀锌薄钢板等为原材料，经折方机折方而成的矩形风管，厚度在2mm以内的焊接。通风管道及部件制作时，采用气焊、电弧焊、接触焊、点焊、氩弧焊、保护焊，也可采用焊锡。进行焊接时，焊缝的形式及用途如下：

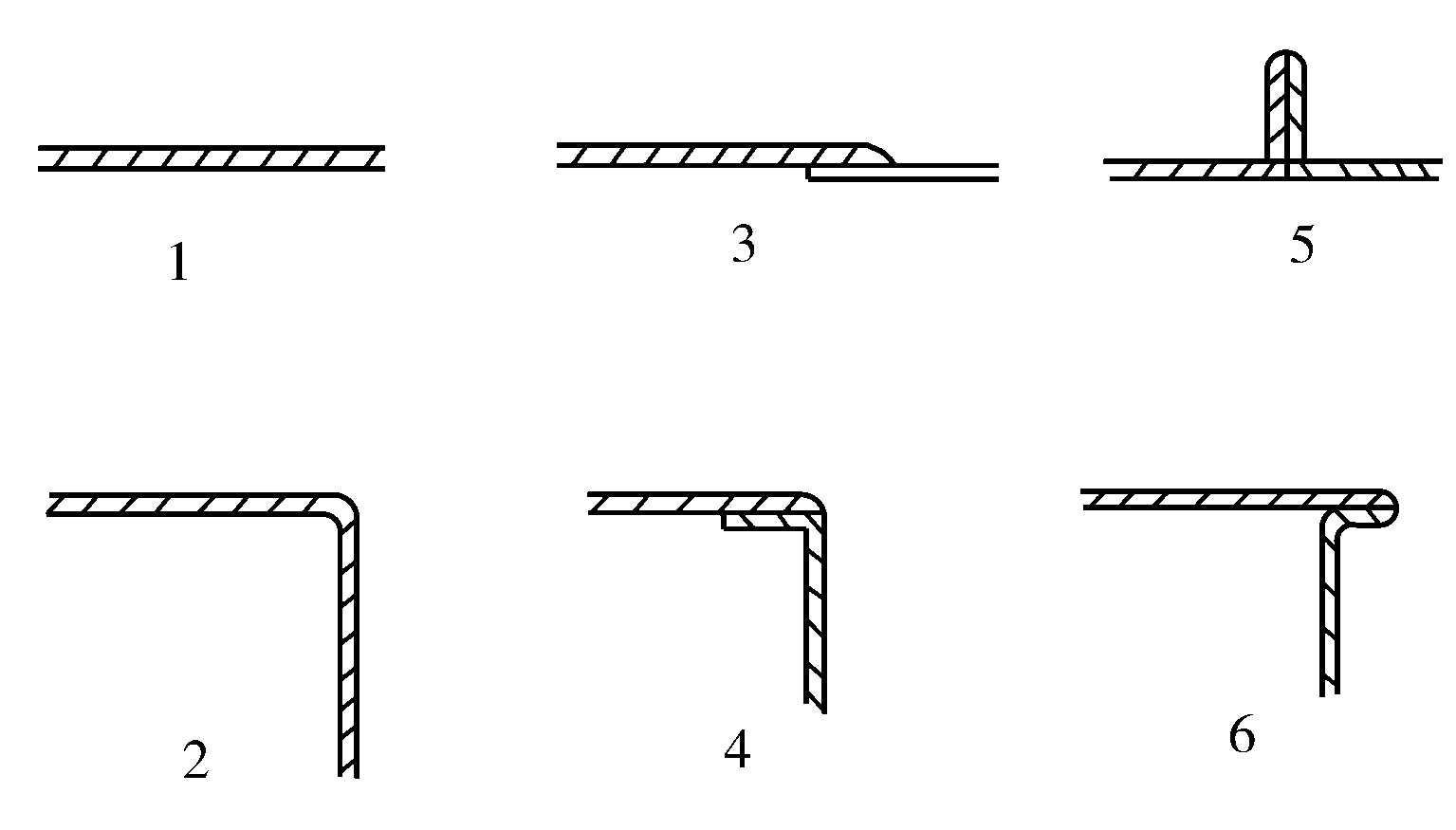

根据风管的构造和焊接方法的不同，可采用下列几种焊缝形式，如图2-19所示。

图2-19　焊缝形式

图2-20　坡口形式

1——对接缝。用于板材的拼接缝、横向缝或纵向闭合缝。

2——角缝。用于矩形管，管件的纵向闭合缝和转角缝。

3、4——搭接缝和搭接角缝。当 ......     （共3188字）    [阅读本文]>>
