从配位数为6的Sn4+和Sb3+离子半径(分别为0.069 nm和0.076 nm)和119mSn穆斯堡尔电四极矩分裂参数分析，Sb-SnO2固溶体最易合成。
锡钒黄V-SnO2中大部分V2O5吸附在SnO2颗粒表面和由SnO2颗粒形成的夹缝中，且系气相沉淀结晶发育不良的V2O5。这种V2O5比结晶发育好的V2O5熔点低30℃。所以合成温度和保温时间很重要，必须使沉积的V2O5吸附牢固，发育良好，并用充分的氧化气氛烧成。

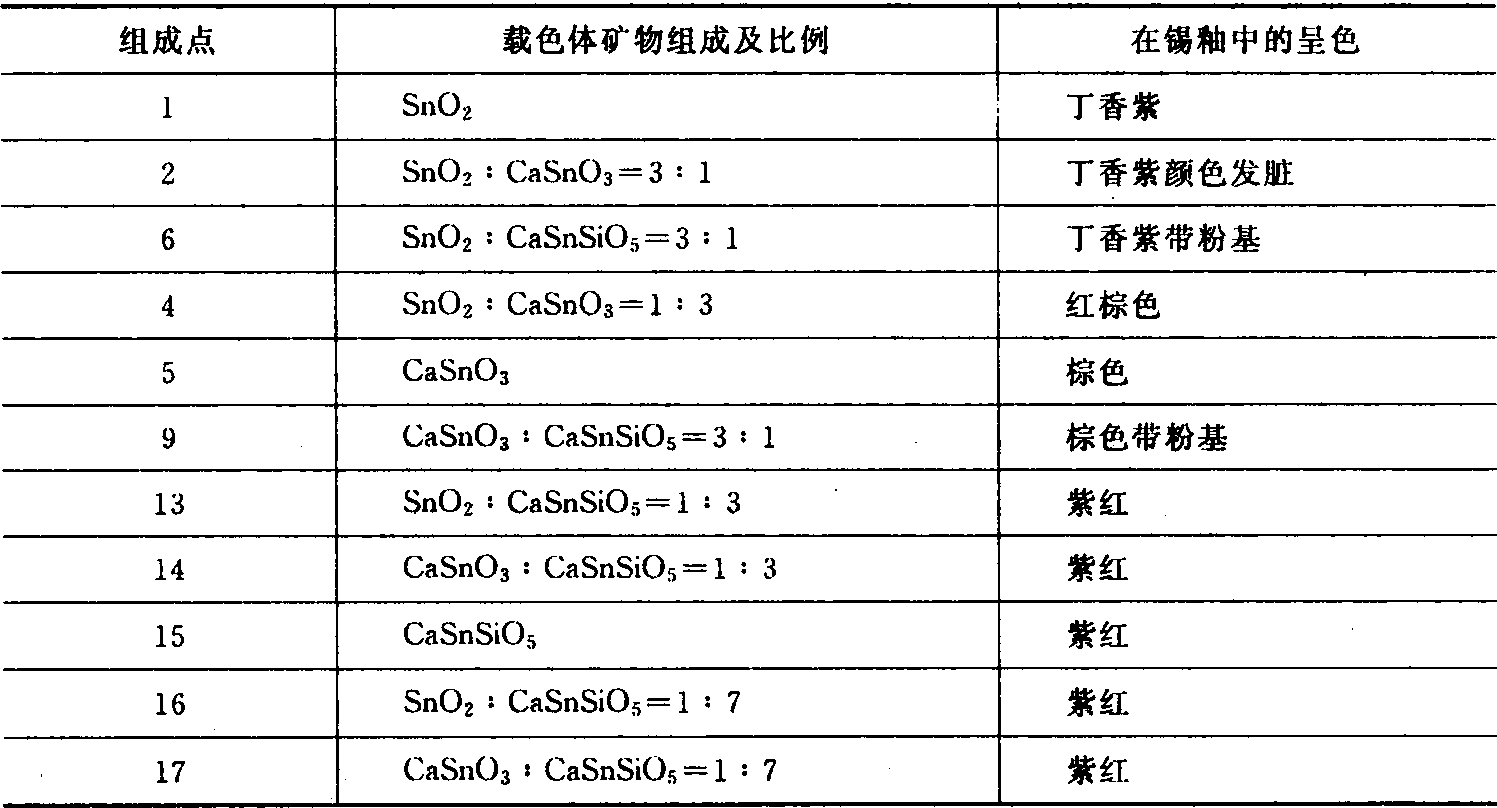

最难合成的是SnO2基Cr/Sn紫，因Cr4+固溶量有限，Cr/CaO·SnO2·SiO2玫瑰红也有同样的问题，且与CaO、SnO2、SiO2配比有关。合成这两种色料更为关键的是选择优化的矿化剂。比较可靠的做法如下：
① 载色体主晶相组成最好为CaO·SnO2·SiO2(锡榍石)和SnO2( ...... （共716字） [阅读本文]>>
现代陶瓷色釉料与装饰技术1870年俄国科学家门捷列夫(Mendeleev)和德国科学家劳尔·梅耶(LotharMeyer)分别独立地对元素性质和原子量之间关系的本性作了较为详细的研究，并得出了如下结论，即元素的性质是它们原子量
现代陶瓷色釉料与装饰技术(1)陶瓷色料的命名陶瓷色料最普通的命名法是以其呈色来命名。如红棕、栗茶色、黑色、海碧、银灰、橘黄、绀青、桃红、玛瑙红等。其次，是在所呈色前冠以着色元素来命名，如：锰红、铬红、锑黄、钒蓝、铬绿等。铬红不
现代陶瓷色釉料与装饰技术将色料中主要的阳离子按其配位数选择性的顺序排列，次序如下：Zn2+，Mn2+，Fe3+，Ga3+，Co2+，Mg2+，Fe2+，Cu2+，Al3+，Ni2+，Mn3+，Cr3+4配位6配位色料与色料间的
现代陶瓷色釉料与装饰技术(1)色料的呈色均匀性大多数陶瓷色料是通过高温下的固相反应得到的。要想使固相反应快速、均匀地进行，必须严格控制各项工艺参数。在多数情况下，生产的批量以吨计，不宜一次过多，以保证均匀性。有些色料的合成必须
现代陶瓷色釉料与装饰技术颗粒尺寸主要包括颗粒的大小和级配，通常用多少目或多少号筛的筛余量来表示，但这种方法只能用来衡量颗粒的极限尺寸而不能反映颗粒的真实情况，而且筛分析也费时间。但直到发明出采用激光衍射的颗粒分析仪前，我们一直
上一篇
