(一)单相电能表的接线
1.直接接入式
采用直接接入方式，即电流线圈直接串人负荷回路，测量负荷电流，电压线圈直接测量负荷电压。电流线圈直接串入负荷回路的接线图如图2-11所示。

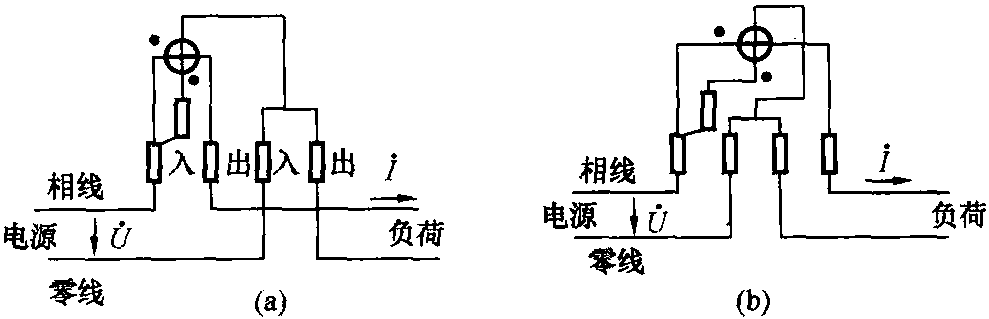

图2-11 电流线圈直接串入负荷回路接线图
(a)共用电压和电流线的接线方式;(b)分用电压和电流线的接入方式
2.经电流互感器接入方式
如果电能表的电流线圈量程不够，则电流线圈必须经电流互感器接入，如图2-12(a)和(b)所示。
图2-12 电流线圈经电流互感器接入负荷回路接线图
(a)共用电压和电流线的接线方式;(b)分用电压和电流线的接入方式
3.经电压、电流互感器接入方式
当电能表的电流、电压线圈的量程不够时，应采用相应 ...... （共3797字） [阅读本文]>>
