1. 35～110kV单回路直线杆
此类电杆由于其承受的荷载较小，一般设计成单杆，导线呈三角形排列，主杆一般用φ150mm～φ190mm的拔梢杆 (圆锥度为1/75的环形钢筋混凝土杆)或φ300mm等径环形钢筋混凝土电杆，全长15～18m或21m，如图1-26所示。

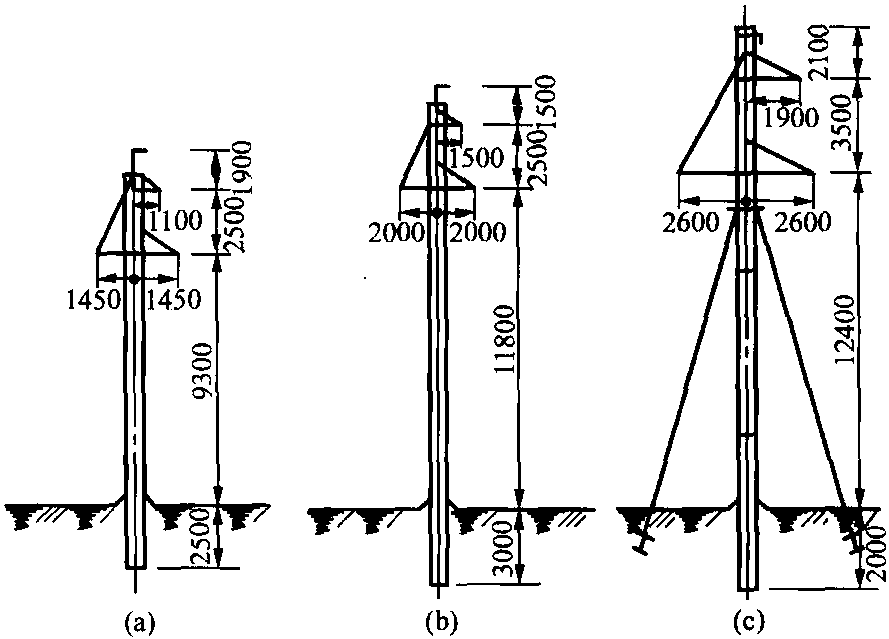

图1-26 35～110kV钢筋混凝土直线杆
(a) 35kV单杆; (b) 60kV单杆; (c) 110kV单杆
图1-27 35～110kV钢筋混凝土直线双杆
(a)不带避雷线的35kV双杆;
(b)带避雷线的110kV双杆
当杆塔荷载较大 (如大截面导线、大档距等)或较高时，35～110kV单回路直线杆采用带拉线单杆(见图1-26，c) 或双杆(见图1-27)。
2. 35～110kV双回路直线杆
这种杆多用如图1-28 (a)和 (b) 所示的A字型双杆，主杆采用拔梢杆段，荷载较大时 ...... （共1018字） [阅读本文]>>
