电杆基础分为承受电杆本体下压的基础 (底盘) 和起着稳定电杆作用的拉线基础 (拉盘或重力式拉线基础)及卡盘等。
1.电杆本体基础
底盘如图1-35所示，一般110～220kV线路的底盘规格分为0.8m×0.8m～2.2m×2.2m(每0.2m为一级) 8个规格，可以根据上部承载荷重和土质的地耐力选用，如遇土质较差还可选用2.5m×2.5m或3.0m×3.0m及以上的大底盘。它是以底层钢筋网用C20级混凝土浇注成的预制构件(大底盘则是在杆位旁浇注)，如遇杆位位于岩石地带，也可就在岩石上凿出基面，再凿一个圆洞而代替底盘(称岩石基础)。

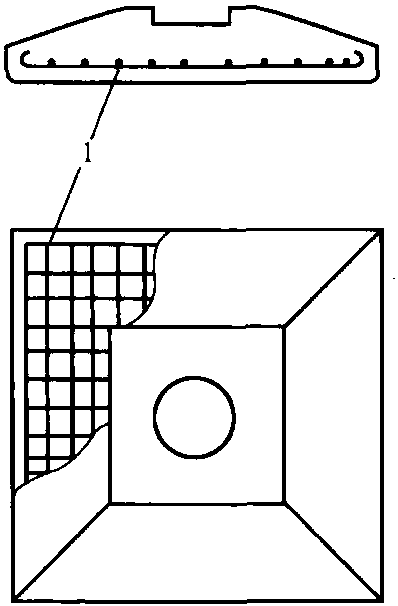

图1-35 底盘示意图
1—钢筋网
图1-36 拉盘
1—拉环;2—钢筋网
图1-37 重力式拉线基础
1—拉环
2.拉线基础
拉线基础 ...... （共835字） [阅读本文]>>
