(一)施工图比例
管道图纸上的长短与实际大小相比的关系叫做比例。
管道施工图的比例依据装置或车间内管道布置的复杂程度和画图的需要进行选择。各类管道施工图常用的比例见表2-1。
表2-1 管道施工图常用比例
名 称比 例名 称比 例厂区(小区)总平面图1∶2000、1∶1000、1∶500、1∶200管道系统轴测图1∶200、1∶100、1∶50或不按比例总图中管道断面图横向1∶1000、1∶500
纵向1∶200、1∶100、1∶50流程图或原理图无比例设备加工图1∶100、1∶50、1∶40、1∶20室内管道平、剖面图1∶200、1∶100、1∶50、1∶20部件、零件详图1∶50、1∶40、1∶20、1∶10、1∶5、1∶2、1∶1、2∶1
注：管道纵断面图，同一个图纸，根据需要 ...... （共2509字） [阅读本文]>>
管道工程安装技术(一)施工组织设计编制原则(1)认真贯彻党和国家的方针、政策，严格执行基本建设程序和施工程序。科学地安排施工顺序，在保证质量的基础上，加强工程进度，缩短工期。根据国家计划的要求，配套地组织施工，以便按期
管道工程安装技术(一)工程施工技术管理工作技术管理工作是指施工过程中的各项基本技术活动，如图纸审查、技术核定、技术交底、技术复核、工程交工验收等。1.图纸审查图纸审查是技术管理工作中一项最根本而且重要的环节。认真做好图
管道工程安装技术(一)圆管展开图1.等分圆的求法为了求出管配件展开图上的曲线，可把管子外径的圆周长分成若干个等分点，这样在画管配件的展开图时就可利用这些等分点，在展开图上求得相应的位置，再把各点依次连成光滑的曲线，即成
管道工程安装技术1.施工图线型含义及作用施工图上的管子及管件多半采用统一的线型来表示，各种不同的线型所表示的含义和作用又有所不同，常用的几种线型见表2-3。表2-3管道图中常用的几种线型实线的宽度b一般为0.35～2m

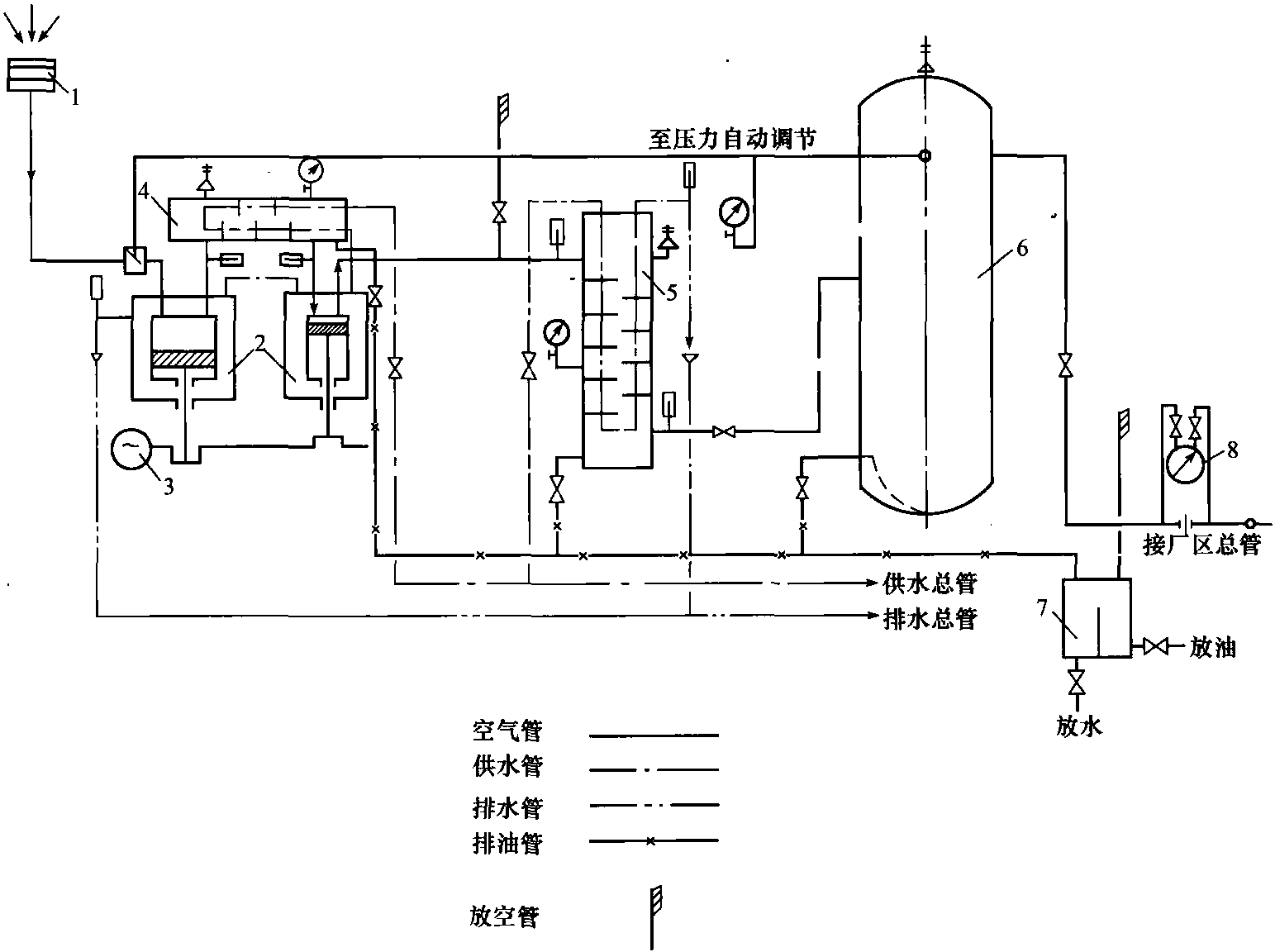

管道工程安装技术空气压缩机站生产压缩空气，用于驱动气动机器或气动工具。压缩空气的生产工艺流程可简述如下：将来自大气中的空气首先经过空气过滤器，除去其中的尘粒和其他杂质，进入空气压缩机吸入口，经压缩机一级压缩后，空气的压
