14.AN3814K

分类：集成电路实用数据与型号代换761字

引脚

序号英文符号对地电阻 (kΩ)直流电压(V)引 脚 功 能黑笔测红笔测重 放停 止1M DRIVER117610.714电机驱动信号(2)2M DRIVER217610.714电机驱动信号(1)3NF000.10.1反馈信号4BYPASS109.10.70旁路5GND0000接地6BYPASS4.94.92.72.7旁路7ET/DS11102.54伺服误差电压输入8HE-0.330.330.90.6霍尔检测信号 (-)输入9HE+0.330.330.90.5霍尔检测信号(+)输入10BYPASS1092.71旁路11VCC0.510.5155电源+5V12P11093.94.2预置信号(1)13P21093.94.2预置信号 (2)14P31093.94.3预置信号(3)15PG/FG1091.45.1电机PG/FG信号输出16VM16.95.91212电压电源+12V输入17M316.9610.614磁鼓电机(3)驱动18ATC000.10驱动管公用电流反馈信号

参考代换型号： AN3815K、AN3812K、MA3814K、AN3815 ......     （共761字）    [阅读本文]>>

其他相关分类

推荐内容

  • 集成电路实用数据与型号代换

    170.CL480

    引脚序号英文符号对地电阻(kΩ)直流电压(V)引脚功能黑笔测红笔测重放通电1HSEL29.65.44.64.6主地址选择信号(2)2DS9.65.44.65主总线片选信号3R/W9.65.44.64.6

    3804字 42
  • 集成电路实用数据与型号代换

    326.HD44840A65

    引脚序号英文符号对地电阻(kΩ)直流电压(V)引脚功能黑笔测红笔测VHVL1D34.40.74.24.2数据信号2D44.40.70.10.1时钟信号3D54.40.70.10.1锁相环时钟信号4D64

    1665字 54
  • 集成电路实用数据与型号代换

    1.AN5765

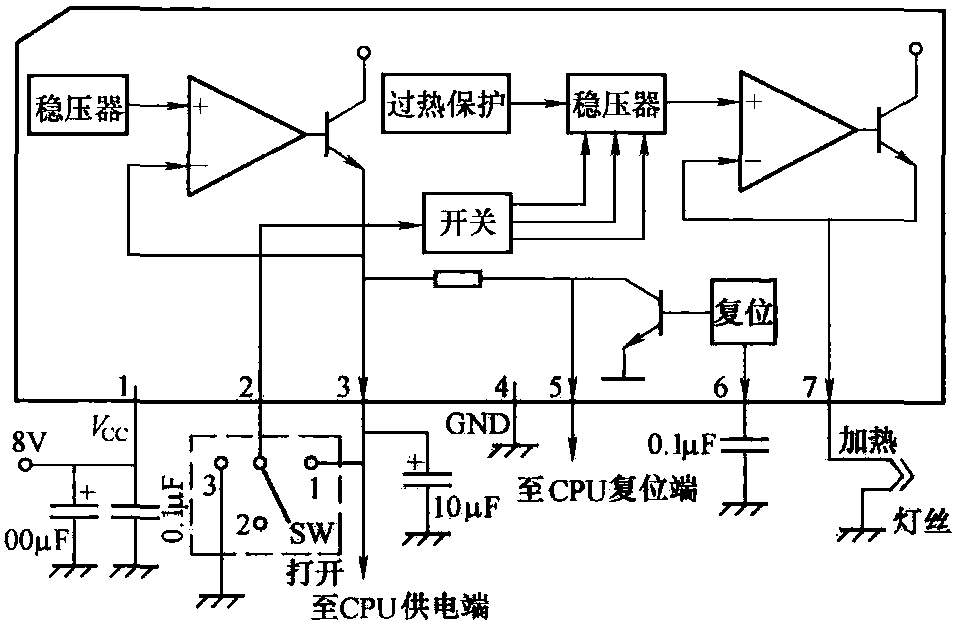

    (1)简介：该芯片是新型彩色显示器使用的多端输出稳压器。具有复位信号输出功能。为日本松下公司的产品。它有三个输出端，分别输出+5V、CPU复位电压、受控的显像管灯丝供电电压。它的内部结构与典型应用如图1

    371字 31
  • 集成电路实用数据与型号代换

    2.AT9301

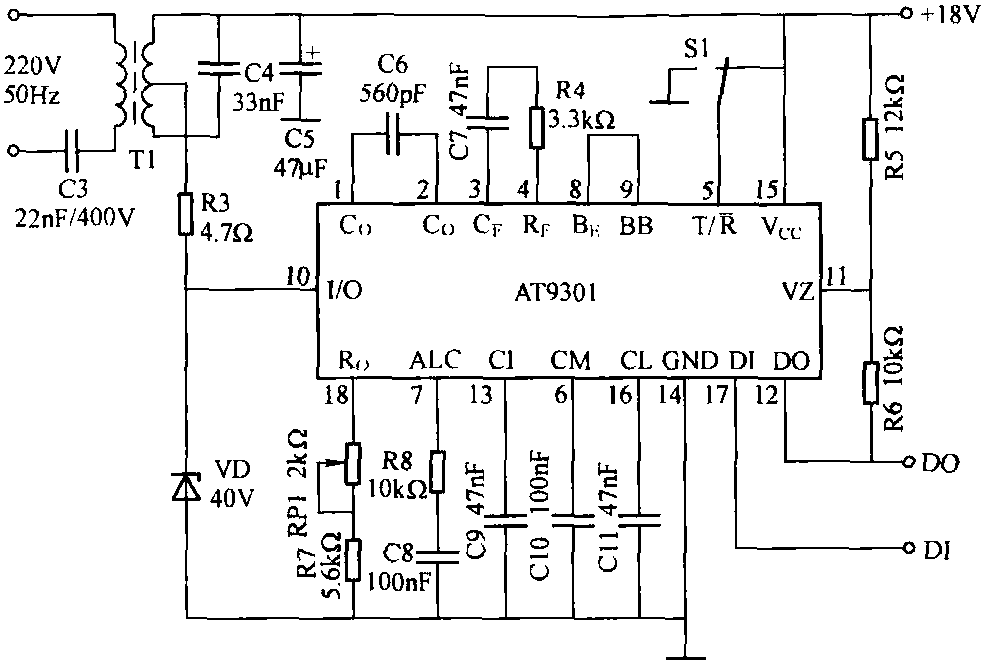

    (1)简介：该芯片是专为低压电力线传送数据设计的调制解调集成电路，采用18脚DIP封装，典型应用电路如图2所示。(2)引脚功能：图2AT9301典型应用电路引脚号英文符号功能说明1、2C01、C02振荡

    1483字 26
  • 集成电路实用数据与型号代换

    3.ADP3000

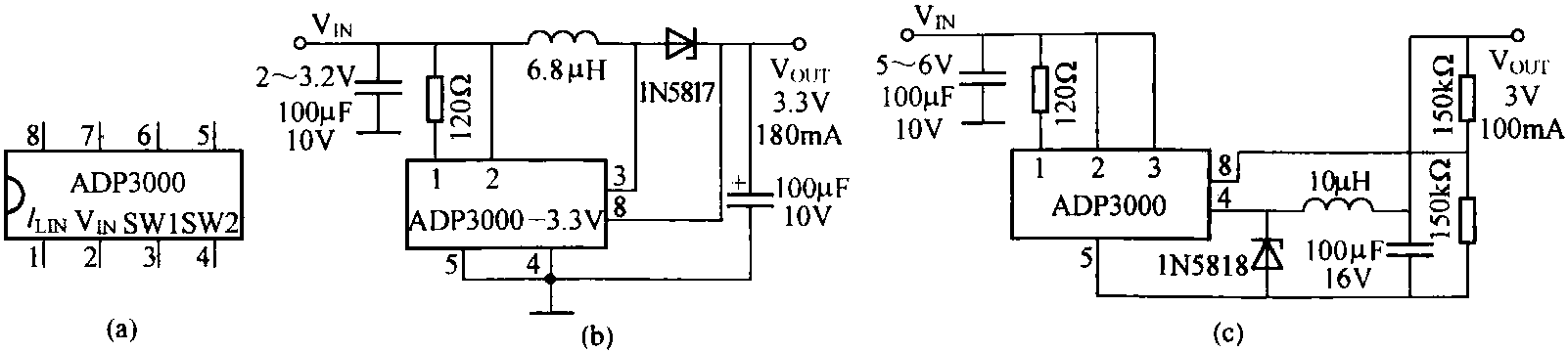

    (1)简介：该芯片是美国ANALOGDEVICES公司生产的新型微功耗开关型DC/DC变换器，它的输入电压范围为2～30V，可用于升压，也可用于降压，变换效率为80%，开关频率为400kHz。该芯片采用
