(1)简介：该芯片是美国模拟器件公司生产的一种低噪声、电流型降压式DC-DC变换器。该器件集成了一个低导通电阻的电源开关和同步整流器，能够在整个输出电压范围内保持很高的转换效率，并且不需要体积大、成本高的外部肖特基整流管。它采用超小型8脚MSOP封装，应用电路如图5所示。

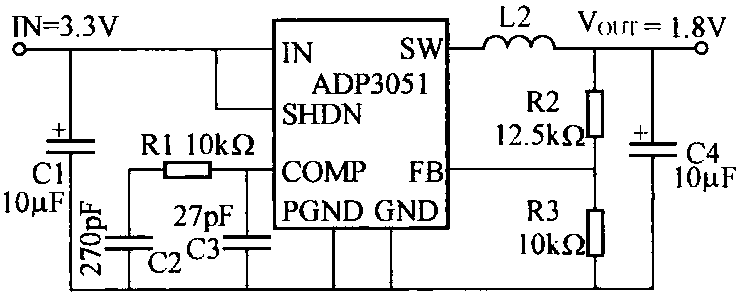

图5 ADP3051应用电路
(2) 引脚功能：
英文符号引脚功能英文符号引脚功能IN电源电压输入端PGND功率地SW内部连接功率开关管的集成极GND信号地SHDN微功耗省电模式控制端FB电压反馈调整端COMP回路补偿功能端 ...... （共313字） [阅读本文]>>
