1.特性曲线及其特征

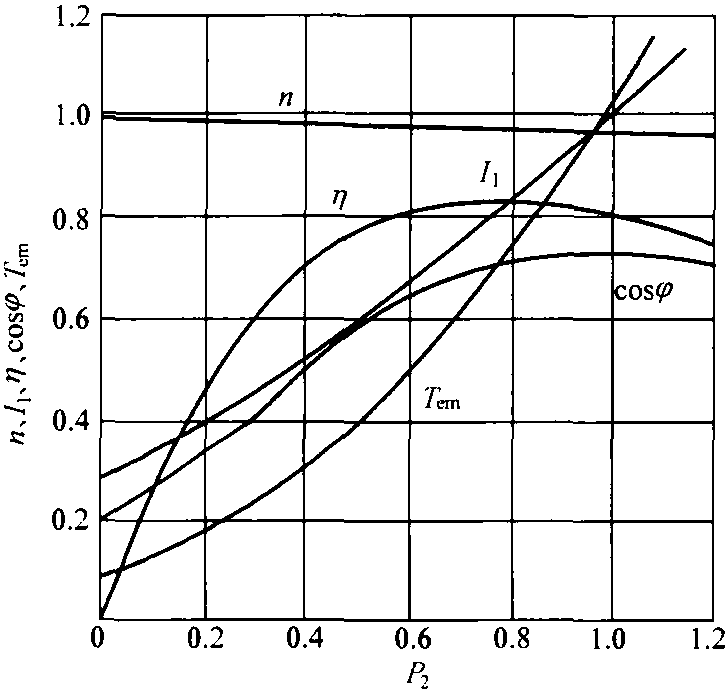

运行特性一般是指电机在额定电压和额定频率下运行时，转子转速n、电磁转矩Tem、功率因数cos、效率η和定子电流I1等随输出功率P2而变化的关系。图2-12中以标么值示出一般用途异步电动机典型的运行特性曲线。
从图中可以看出：
(1)异步电动机从空载到满载范围运行时，转子转速稍有下降，基本不变。
(2)轻负载时，功率因数及效率很低，而当负载增加到一定值 (例如50%额定值) 以上时， cos及η变化很少。
(3)电磁转矩Tem及定子电流I1随负载增大而增大。
2.运行特性与负载率关系分析
负载率是指电动机运行时实际输出功率与额定功率之比。
电动机从空载到额定负载运行，由于 ...... （共815字） [阅读本文]>>
