定子各次谐波磁场与由它感生的转子同次谐波磁场，在任何转子转速下都保持相对静止，它们相互作用产生转矩的特性与基波转矩相似，故称之为异步附加转矩。异步附加转矩叠加在基波转矩上，在转矩特性上形成异步谷，使电动机起动性能变坏。由于五次和七次磁动势谐波 (即v/p=5，7) 次数较低、幅值较大，因而产生较大的异步附加转矩，在电机转矩特性上形成异步谷，对转矩特性影响最为显著。异步附加转矩对电动机转矩特性的影响见图2-13。

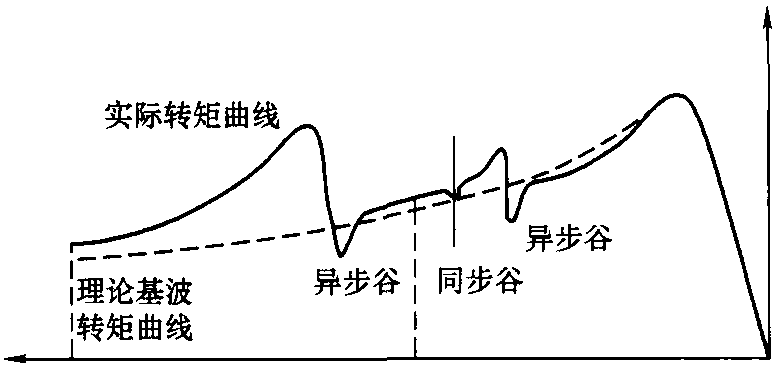

图2-13 各种附加转矩示意 ...... （共256字） [阅读本文]>>
中小旋转电机设计常用的三相交流绕组型式有单层同心式、单层交叉式、单层链式、双层叠绕、双层波绕和单双层绕组。绕组的连接按相带划分进行。单层绕组每槽放一个线圈边，它等效于全距分布绕组。单层绕组的线圈数少，槽面积利用率高，端
中小旋转电机设计磁路计算是按给定的电机端电压求得每极磁通，进而求取磁路各部分磁通密度和磁位降，计算所需的磁动势、励磁电流以及空载特性。磁路计算方法的依据是全电流定律，即总磁动势为磁场强度的线积分。实际计算是通过求各段磁
中小旋转电机设计漏磁通是绕组产生总磁通的一部分，一般只与初、次级中一侧交链，不参与能量转换。它也能在绕组中感应电动势，该电动势频率与产生该磁通的电流频率相同，通常用漏抗压降表示，因而每一种漏抗都与某一部分漏磁通相对应，
中小旋转电机设计一般用途小型三相异步电动机典型结构见图2-1。典型产品的主要零部件示例见表2-2。图2-1小型笼型转子异步电动机(IMB3，IP54，IC411)1—轴2—弹簧片3—轴承4—端盖5—定子绕组6—机座7—
中小旋转电机设计小型三相异步电动机的定子绕组均采用散嵌单层或双层绕组。其绝缘结构如图2-3所示。图2-3绝缘结构图(a)单层绕组;(b)双层绕组绝缘等级为F级的散嵌绕组，其绝缘规范如下：1.电磁线采用型号为QZY—2/
