定子及转子槽形选择分别见表2-17及表2-18。

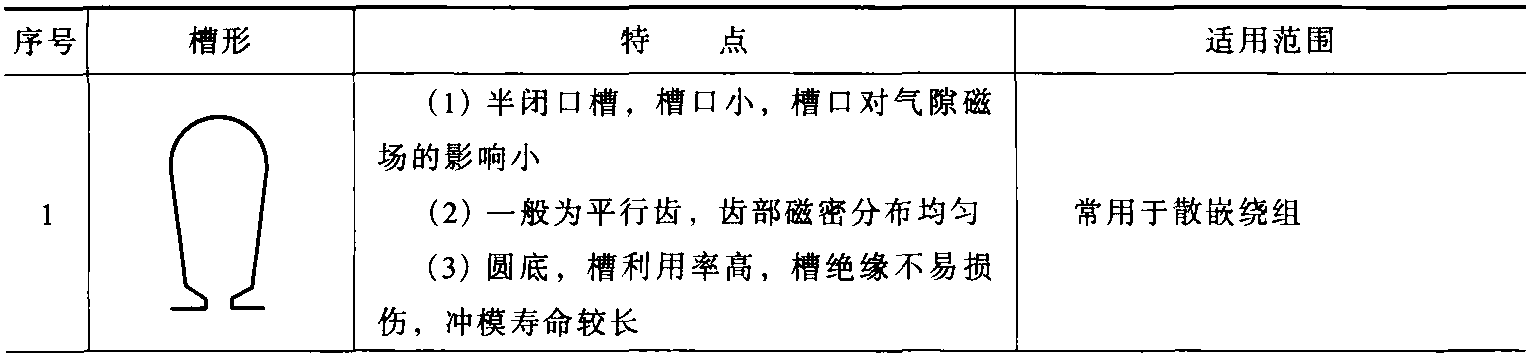

表2-17 定子槽形的特点及适用范围
续表
① 空载杂散损耗大，使空载铁损耗增加。开口槽采用磁性槽楔，可降低空载杂散损耗，但槽漏抗增大，并应注意固定牢靠，防止运行时振动、磨损引起松动。
表2-18 转子槽形的特点及适用范围
续表
槽形尺寸涉及到电路和磁路的合理配置。槽形尺寸较大，槽内导体截面也较大而使电流密度较低，但铁心齿部及轭部磁通密度会较高。在确定槽形尺寸时应使槽内导体电流密度在一定范围内，并有足够的齿宽和轭高使齿部、轭部磁通密度不致过高。由于机械强度或工艺限制，轭高和齿根宽度不宜过小。
对定子槽形尺寸，一般按初 ...... （共683字） [阅读本文]>>
