异步电机的磁路由空气隙、定子齿、定子轭、转子齿、转子轭5部分组成，4极电机磁路，如图2-18所示。计算时认为各段中的磁通沿截面均匀分布，即该段内的磁通密度相同，磁场强度也相同。通常取通过磁极中心线的路径作为计算磁回路，又由于一对极中两个磁极的磁路状况是相同的，所以仅需计算回路一半的各段磁位降，其和即为所求的每极励磁磁动势。

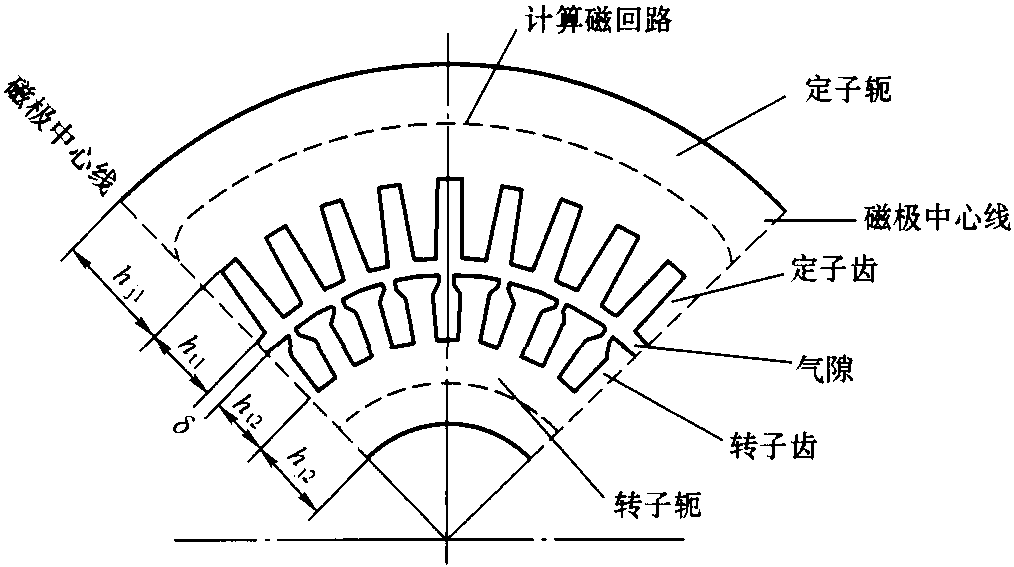

图2-18 异步电机磁路 (4极)
磁路计算是根据产生电机满载电动势所需的每极主磁通，求取磁路各段的磁通密度和磁位降，以求得所需的励磁磁动势和励磁电流 ...... （共266字） [阅读本文]>>
