1.动起
图1-2-2 起动电流特性曲线
(1)限流起动(过程如图1-2-2所示)。该方式起动电动机时，软起动器的输出电压迅速增加，直到输出电流达到限定值Im，并保持输出电流不大于该值，电压逐步升高，使电动机加速，当达到额定电压、额定转速时，输出电流迅速下降至额定电流，起动过程完成。电流限幅值可根据实际负载情况进行设定，范围为0.4～8Ie(见表1-2-1)。
表1-2-1 软起动器与自耦降压起动器主要性能对比表
(2)电压斜坡起动(过程如图1-2-3所示)。该方式起动电动机时，软起动器的电压快速升至软起动器输出的初始电压值U1，然后在设定的时间t内逐渐上升，电动机随着电压的上升不断加速，达到额定电压Ue ...... （共658字） [阅读本文]>>
电动机软起动器软起动器是一种用来控制鼠笼型异步电动机的新设备，集电动机软起动、软停车、轻载节能和多种保护功能于一体的新颖电动机控制装置。它采用三对反并联的晶闸管，串接于三相电源与电动机的定子回路上。利用晶闸管移相控制
电动机软起动器图1-3-1是常用警语标志。不论何种式样的标志，通常在它的旁边都写有警语内容，这是提醒接近软起动器人员留神;而标志很简练醒目，即使目不识丁或者是一台外国的软起动器全是外文警语，一看到这些标志也会引起警觉
电动机软起动器(一)型号命名(二)技术指标及功能(1)输入电压：380V(AC)±10%50Hz。(2)额定功率：22～315kW。(3)环境温度：-20～+40℃、-40～+40℃。(4)相序：有相序识别功能。(5

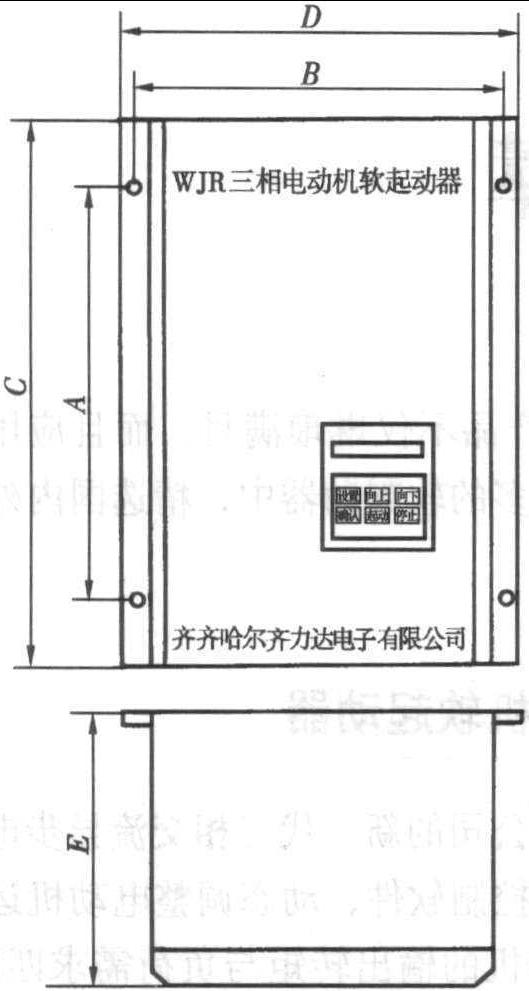

电动机软起动器(一)外形尺寸(a)(b)图2-1-1WJR节电型软起器外形图(a)22～132kW壁挂式外形尺寸;(b)150～315kW柜式外形尺寸WJR节电型软起动器外形有两种：一种是22～132kW壁挂式，如图

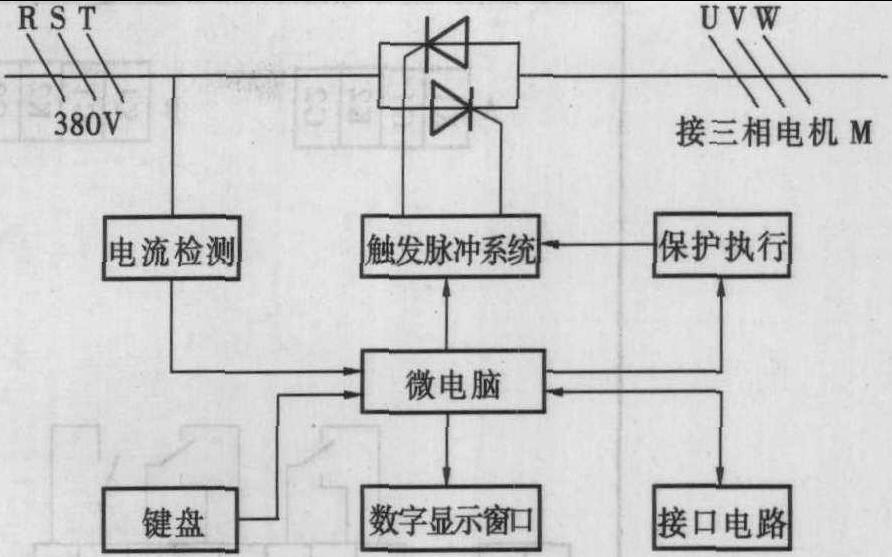

电动机软起动器WJR节电型原理框图见图2-1-2所示。图2-1-2WJR节电型(22～315kW)原理框图
