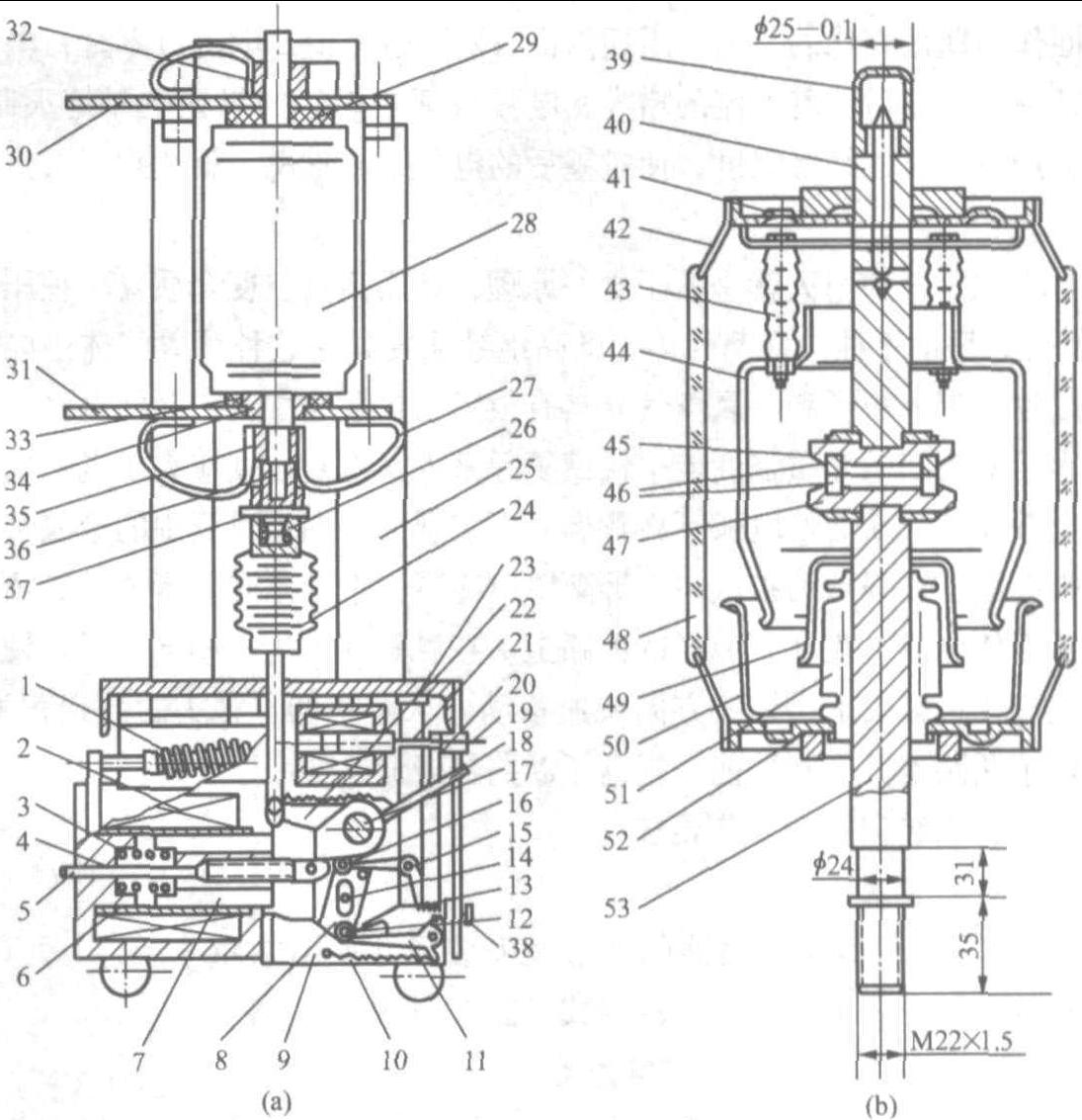

真空断路器主要适用于35kV及以下的户内变电所。其特点为： 体积小，质量轻，可连续多次自动重合闸，开断电容电流的性能好，操作安全，尤其适用于频繁操作及故障较多的场所。现以ZN5-10型真空断路器为例作下介绍。
ZN5-10型真空断路器的主要技术参数如表7-5所示。
表7-5 ZN5-10型真空断路器主要技术参数
名 称单位数 据额定工作电压/最高工作电压kV10/11.5额定工作电流A630 1000 1250额定频率Hz50额定绝缘水平1min工频耐压kV42雷电冲击耐压(峰值)kV75额定操作顺序 分-0.3s-合分-180s-合分额定短路开断电流kA20额定短路电流开断次数次30额定短路关合电流(峰值)kA50额定动稳定电流(峰值)kA50额定热稳定电流kA20额定热 ...... （共2397字） [阅读本文]>>
配电技术选定线测量是把已确定的路径方案，通过测角、量距把线路中心线在地面上用一系列的木桩标志出来。(一)直线定线测量对线路测量而言，直线定线是在耐张段内的地面上，测设出一系列的直线桩和杆位桩，并使它们都在线路的
配电技术在山区和丘陵地区，当用视距法不能满足测量精度要求时，在线路测量中常采用三角分析法测距。如图1-6所示，A、B两点间的距离为待测距离。AC是根据现场地形布设测定的线段，测量中称之为基线。图1-6三角分析法
配电技术新设计的架空配电线路与原输配电线路、铁路及主要公路、架空管索道、通航河流，以及其他建筑设施交叉跨越时，都必须测量线路中导线与被跨物交叉点的被跨物标高，以作为线路该档档距和弧垂设计的参考依据。下面以线路跨
配电技术线路定线及控制测量工作完成之后，还要沿线路通道进行平断面测量。测量的目的是掌握线路通道内的地物、地貌情况及分布位置，利用这些技术资料确定杆塔的地面位置及架空导线的对地安全电气距离，为线路施工提供切实的技
配电技术如图1-11所示，光学经纬仪的主要结构部件如下。(1)准星1;(2)望远镜13;(3)目镜4;(4)望远镜水准管及反光镜21;(5)望远镜调焦旋钮2;(6)望远镜制动旋钮8;(7)望远镜微动旋钮9;(8
