(一) 基本结构及工作原理

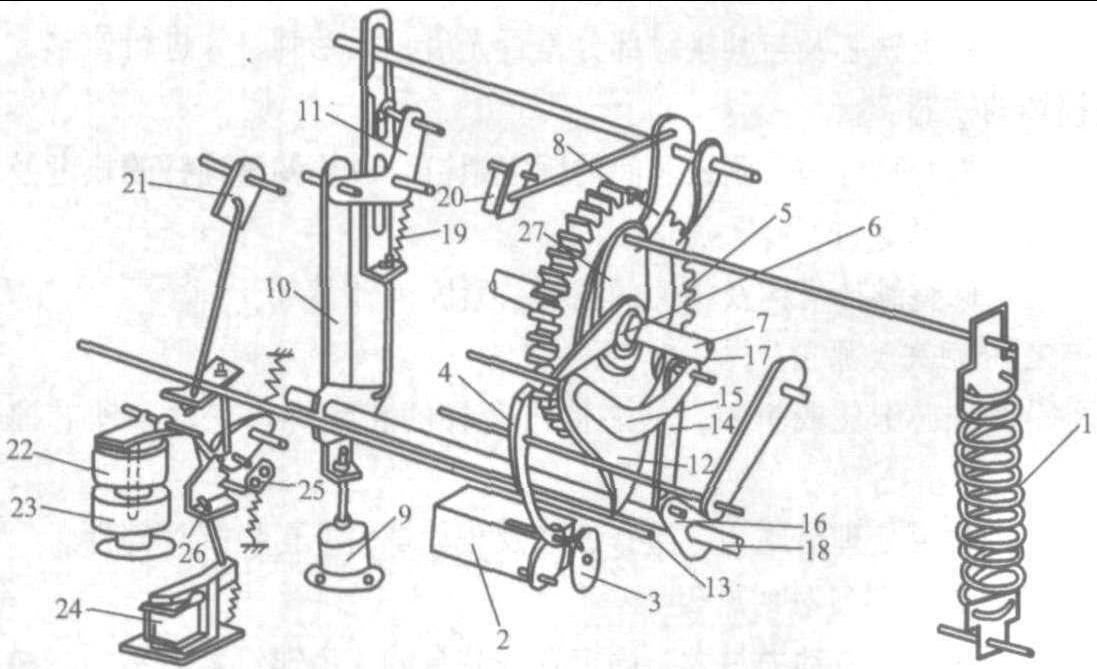

图7-10所示为一台弹簧操动机构示意图。
弹簧操动机构是利用储能的弹簧(称合闸弹簧)，在释放位能时所产生的力使开关合闸的机构。
(1)合闸弹簧1的储能过程是这样的。利用小功率交直流两用电动机2经过机械减速装置，以偏心轮3，推动棘爪4使棘轮5做顺时针方向转动。应注意棘轮与带动弹簧伸长的储能轴7是空套的，因此在开始时，电动机只带动棘轮做空转，在电机有一起动过程，只有当棘轮上的销钉与固定在储能轴上的驱动板27靠住后，储能轴才能做顺时针转动，将合闸弹簧1拉长储能。当合闸弹簧拉伸并超过中心线后，即有一分力驱使储能轴继续沿顺时针方向运动，只有当 ...... （共2829字） [阅读本文]>>
