1.重合器时间电流曲线
KFE型重合器的时间电流曲线又称为TCC曲线，分为两种：相间短路跳闸为TCC曲线; 接地短路跳闸的TCC曲线。

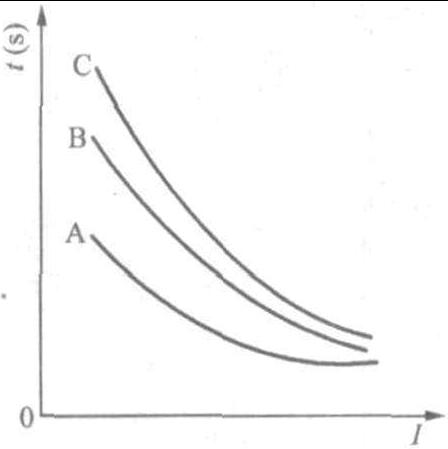

(1)相间跳闸TCC曲线。KFE型重合器给出10～800A的最小跳闸电平的TCC曲线，每种电流的曲线如图8-2所示。该曲线是在温度为25℃，频率为60Hz条件下测定的。曲线纵坐标单位为s或Hz，横坐标为电流，单位为A。曲线A称为快速操作曲线，B、C称为延时、超延时曲线。它们分别表示一次操作的平均净时间，其变化范围为±10%。
(2)接地跳闸TCC曲线，见图8-2。接地跳闸TCC曲线的测定条件和坐标单位与相间跳闸TCC曲线相同，不过具有反时限和定时限两种特性，如图8-3和图8-4所示。反时限特性1为 ...... （共3121字） [阅读本文]>>
