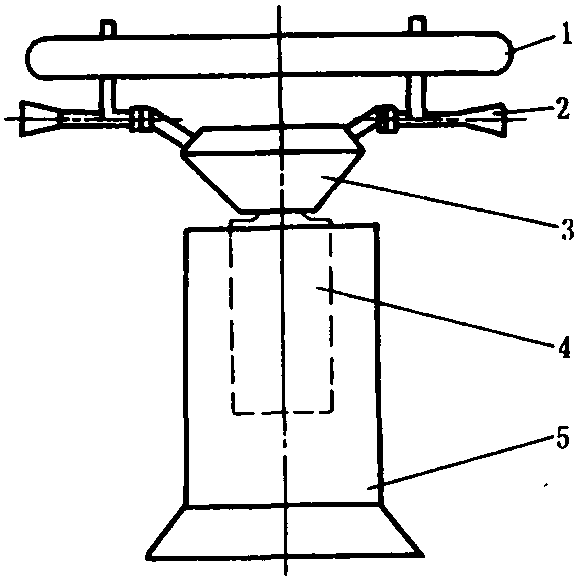

图6-6-13 Y-SL小功率射流式增氧机
1-浮力圈; 2-射流器; 3-分流器;4-潜水电泵; 5-吸水罩
(一) 结构和原理
图6-6-14 SL型射流式增氧机结构示意图
1-射流器; 2-分流管; 3-汽油机自吸泵; 4-滤网
用于池塘的Y-SL型小功率射流式增氧机(图6-6-13)。由浮力圈、射流器、分流器、潜水电泵和吸水罩等五部分组成。用于活鱼运输箱的SL型射流式增氧机(见图6-6-14)由汽油自吸泵、分流管、射流器、滤网等四部分组成。
射流器是射流式增氧机的主要部件。比较常见的一种射流器结构见图6-6-15。水泵吸入贫氧水后又把水压进喷嘴，并使水从喷嘴中高速射入进气室，从而使进气室内形成负压。在大气压力作用下，空气被压入进气室。贫氧 ...... （共660字） [阅读本文]>>
