1．行程开关控制
图2-2为采用行程开关控制水泵的启动与停止的控制电路，水位高时排水，水位低时停泵。当水位上升到规定位置时，浮筒撞板顶上行程开关LS1，常开触点LS1闭合，KM得电动作，KM常开触点闭合自锁，KM三个主触点闭合，电动机M得电启动运行，水泵投入工作。
当水位下降到规定位置时，碰上行程开关LS2，其常闭触点断开，KM电路断电释放，主回路中的KM三个触点断开，电动机M脱离电源停止运转，水泵停止工作。

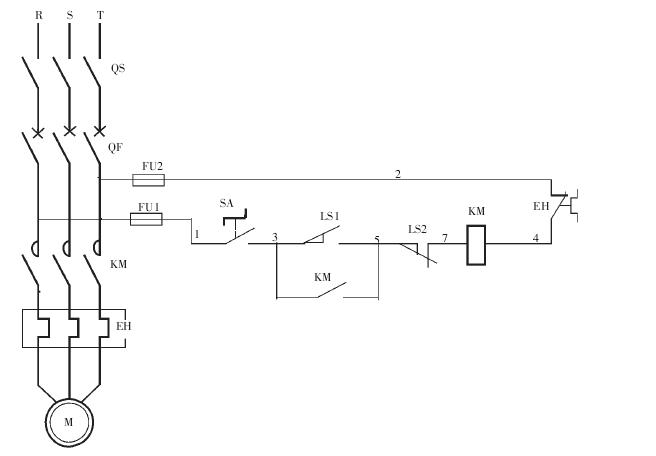

图2-2 行程开关控制水泵启动与停止的电路
水泵运转中，浮筒撞板在启动与停止之间的位置，要停下水泵，可断开控制开关SA，切断控制电路，KM断电释放，KM三个主触点同时断开， ...... （共1084字） [阅读本文]>>
