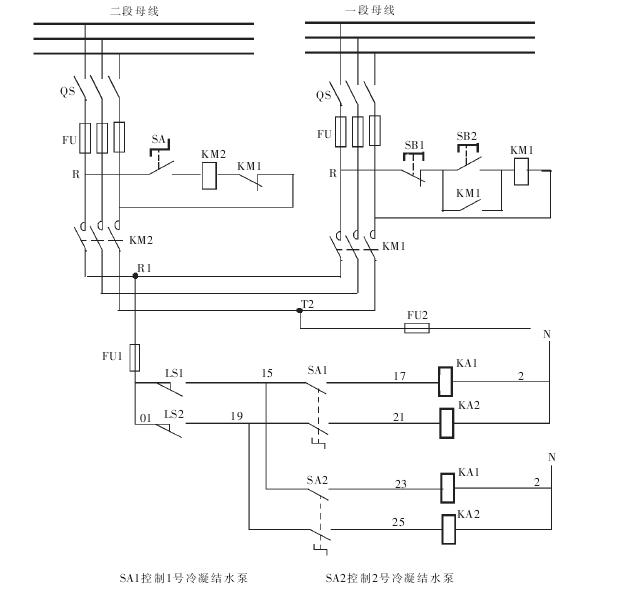

冷凝结水站、水罐上固定着两个行程开关，控制两台水泵，可以同时启动运转。如果电动机的电源分别来自于低压变电所的一、二段母线上，最好采用图2-5所示的公用电源的接线方式。
注意：380V电压时，控制保险FU2与T2相接，220V电压时，2号线要与N相接。中间继电器KA1、KA2线圈的2号线直接与零母线N相接。主电路熔断器FU为RT0/30A。熔体额定电流10A，控制保险熔体为2～5A。
按下启动按钮SB2，电源R相→闸刀开关QS的R相→R相保险FU→停止按钮SB1的常闭触点→启动按钮SB2的常开触点（按下时闭合）→接触器KM1线圈→T相保险FU→闸刀开关QS的T相→电源T相。
KM1得电动作，KM1三个主触点同时闭合，向控制母线供电 ...... （共1001字） [阅读本文]>>
三相低压异步电动机控制电路１．转换开关控制的电动机电路采用转换开关ＱＣ来控制电动机是最简单的控制方法，主电路设备有：空气断路器ＱＦ、交流接触器ＫＭ、热继电器ＥＨ、电动机Ｍ１。控制电路中有熔断器ＦＵ１（一般称为控制保险或操作保险）
三相低压异步电动机控制电路点动操作的电动机控制电路中没有自保回路，而图１－５所示的控制电路则接上了３号线。按下启动按钮ＳＢ２，ＫＭ得电动作，电动机运转。松开启动按钮ＳＢ２后，依靠ＫＭ自身的常开触点的闭合保持控制电路的接通，来维持
三相低压异步电动机控制电路在冷却水场对生产设备集中操作时，对冷却风机和水泵的电动机，一般采用一处启动两处停止的控制电路接线方式，它是将两个停止按钮（常闭触点）串联后，构成一处启动两处停止的控制电路，增加的停止按钮或转换开关一般称
三相低压异步电动机控制电路一些生产设备是集中操作的，启动前可发出预告信号，提示设备将要启动。利用停止按钮的常开触点，接一只电铃作启动联络信号用。加有启动联络信号的电动机控制电路如图１－１３所示。１．电路送电操作顺序合上主回路熔断
三相低压异步电动机控制电路为了能够知道远离集中操作室的各电动机（机械设备）的状态，将表示电动机运行与停止状态的信号指示灯安装在操作室控制盘上，构成加有电动机运行与停止状态信号指示的完整的电动机控制电路，如图１－１４所示。图１－１
