三、V带带轮(GB10412—89)
分类：机械工程师8713字

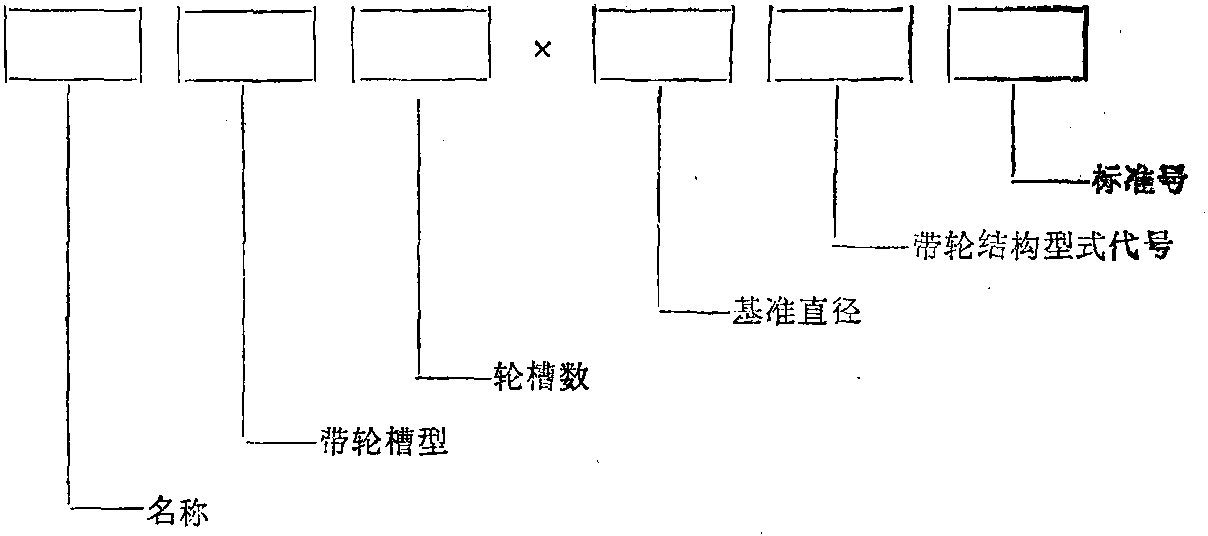

V带轮的标记代号
标记示例： A型槽4轮槽dd＝200mmⅡ型辐板式V带轮
带轮A4×200P—ⅡGB10412—89
a) S型带轮
b) P型带轮
c) H型带轮
d) E型带轮
图4-2 V带轮的结构型式
a)S型——实心带轮 b)P型——辐板带轮 c)H型——孔板带轮 d)E型——椭圆轮辐d1＝(1.8～2)d，S、B、L查表4-17～表4-24，δ查表4-15，S1≥1.5s，S2≥0.5s轮辐横截面长径(P——传递的功率kW，n——带轮转速r/min，A——轮辐数)轮辐横截面短径h2＝0.8h1，α1＝0.4h1，α2＝0.8a1，f1＝0.2h1，f2＝0.2h2
带轮形位公差：
基准直径
dd(mm)>20～30>30～50>50～120>120～250>250～500>500～800>800～1250>1250～2000>2000～2500圆跳动t
(mm)0.150.200.250.300.400.500.600.801.00
带轮材料一般用符合GB9439 ...... （共8713字） [阅读本文]>>
