(一)圆柱齿轮传动几何尺寸计算公式

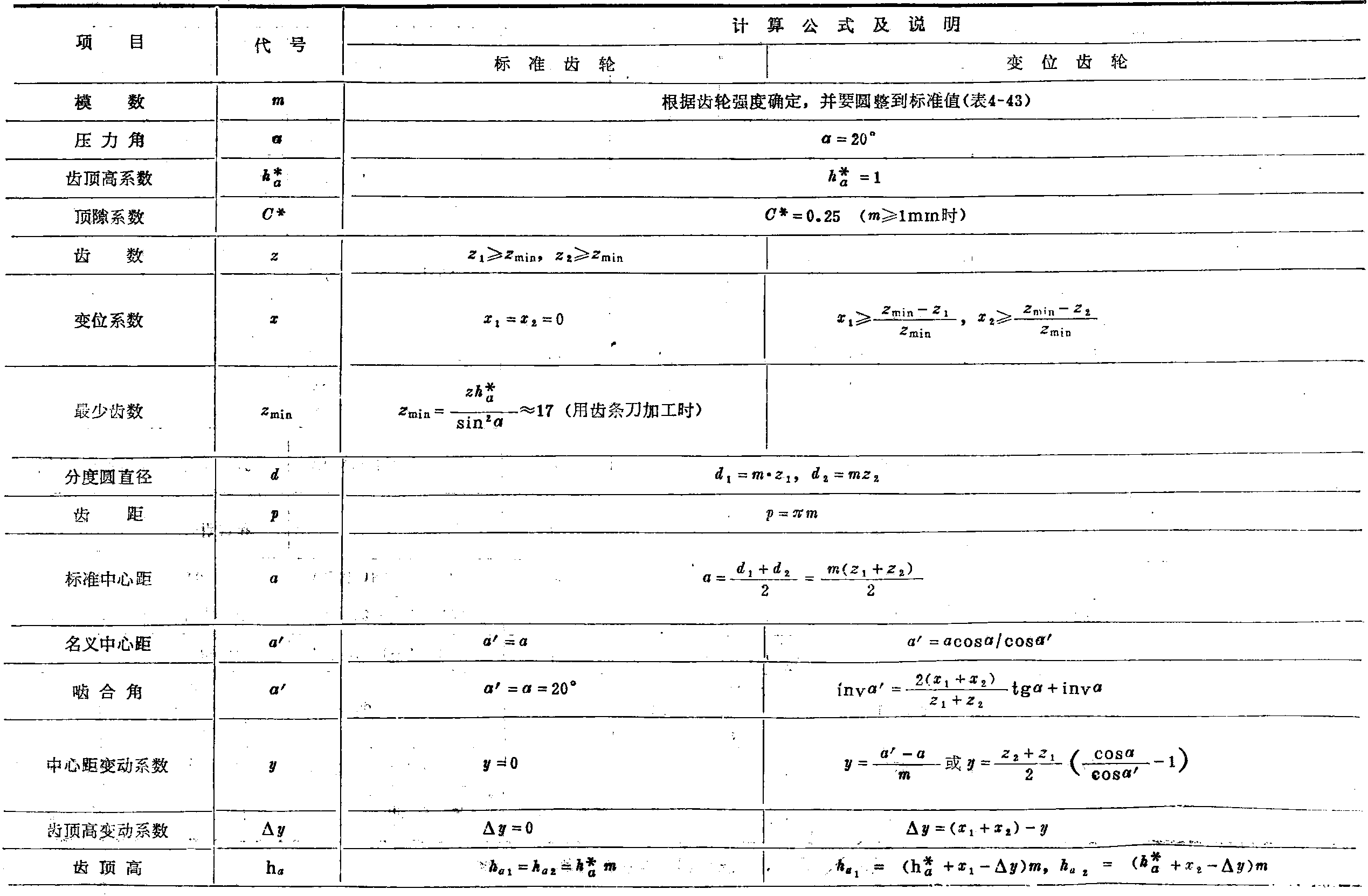

图4-44 渐开线外啮合直齿圆柱齿轮传动的几何计算
(续)
(续)
表4-45 渐开线外啮合斜齿圆柱齿轮传动的几何计算
(续)
(续)
(续)
注：按公法线进行测量时，斜齿轮宽度须满足b>Wknsinβ。
(二)渐开线函数与反渐开线函数
1.给定渐开线上任意点压力角αy，求展角θy
θy＝invαy＝tgαy-αy
2.给定渐开线上任意点展角θy，求压力角αy
αy＝arcinvθy≈(3θy)1/3-0.4θy+0.107θy3/5-0.01711θy3/7
以上二式中角度均用rad单位。用第2式求反渐开线函数，αy在0°～60°范围内最大误差为1″。
(三)外啮合圆柱齿轮变位系数的选择
渐开线变位齿轮主要用于：
1. 加工少齿数(z<zmin)齿轮避免根切;
2. 凑配中心距;
3. 提高轮 ...... （共1103字） [阅读本文]>>
