一、直齿锥齿轮的基本齿廓和模数系列
分类：机械工程师1000字

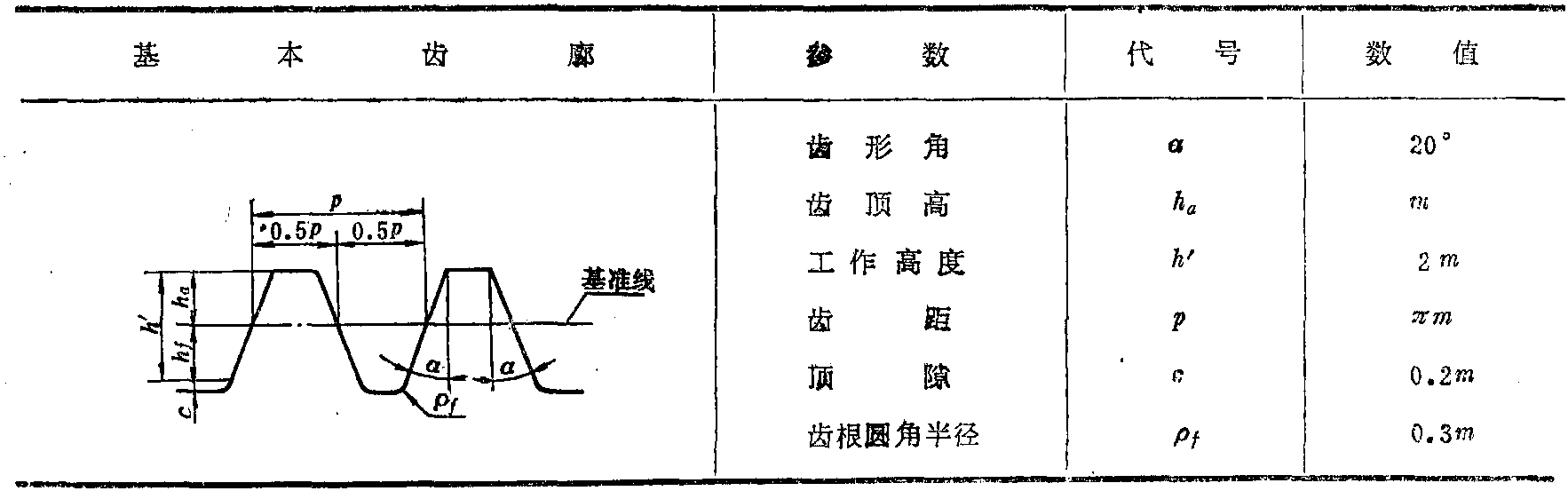

表4-50 直齿锥齿轮的基本齿廓(GB12369—90)
注： 1.本标准适用于大端模数m≥1mm的直齿、斜齿锥齿轮。
2.根据需要齿廓可以修缘。
3.齿形角α=20°为基本齿形角，根据需要允许采用α=14°30′及α=25°。
4.齿根圆角半径应尽量取大些，在啮合条件允许的情况下，可取ρf＝0.35m。
表4-51 锥齿轮大端端面模数(GB12368—90) (mm)
0.10.120.150.20.250.30.350.40.50.60.70.80.911.1251.251.3751.51.7522.252.52.7533.253.53.7544.555.566.578910111214161820222528303236404550————————
表4-52 国外锥齿轮常用齿制的基本齿廓
齿线种类齿 制基准齿形参数变位方式齿高种类anHa*c*βm直齿斜齿格里森20°，14.5°
25°10.188+
0.05/me直齿βm＝0，
斜齿由计算确定径向+切
向变位荐用 ...... （共1000字） [阅读本文]>>
