一、圆柱蜗杆的基本齿廓和圆柱蜗杆传动的基本参数
(一) 圆柱蜗杆的基本齿廓(摘自GB10087—88)

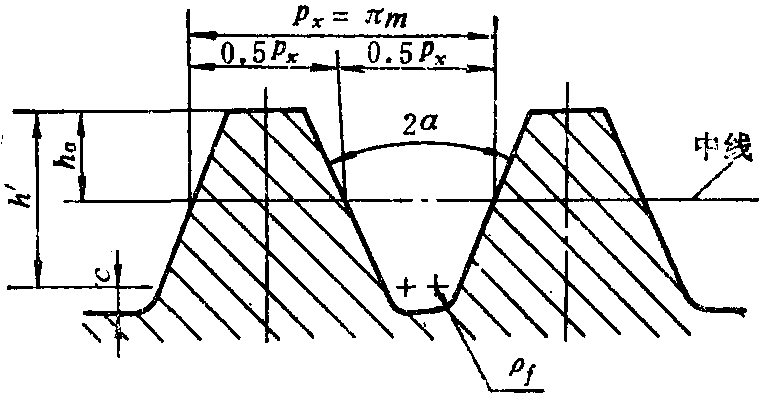

圆柱蜗杆的基本齿廓是指基本蜗杆在给定截面上的规定齿形(图4-13)。在蜗杆的轴平面上基本齿廓的尺寸参数为:
1. 齿顶高ha=m,工作齿高h′=2m; 采用短齿时,ha=0.8m,h′=1.6m。
2. 轴向齿距px=πm。中线上的齿厚等于齿槽宽。
3. 顶隙c =0.2m,必要时允许减小到0.15m或增大到0.35m。
4. 齿根圆角半径ρf=0.3m,必要时允许减小到0.2m或增大到0.4m,也允许加工成单圆弧。
5. 齿顶可倒圆,但圆角半径不大于0.2m。
基本蜗杆的齿形角或形角规定如下:
1. 阿基米德蜗杆[ZA蜗杆],轴向齿形角αx=20°。
2. 渐开线蜗杆[ZI蜗杆],法向齿形角αn=20°。
3. 法向直廓蜗杆[ZN蜗杆],法向齿 ...... (共1129字) [阅读本文]>>
