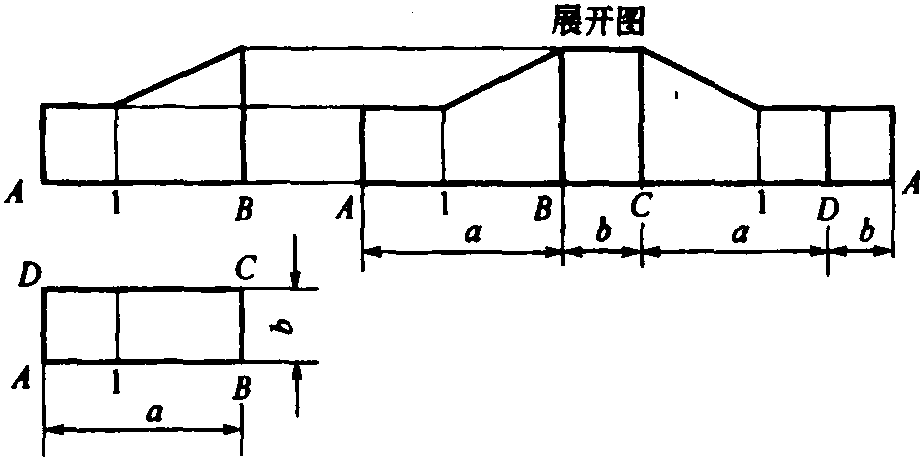

平行线法的展开原理是将立体的表面看做由无数条相互平行的素线组成，取两相邻素线及其两端线所围成的微小面积作为平面，只要将每一小平面的真实大小，依次顺序地画在平面上，就得到了立体表面的展开图。所以，当立体表面具有平行的边线或棱线的构件，如圆管、矩形管、椭圆管和棱柱管件，以及由这类管件所组成的各种金属构件，均可用平行线法作展开图。
平行线法是作展开图的基本方法，应用最广。用平行线法作展开图的大体步骤如下：
①首先画出主视图和断面图。主视图表示构件的高度，断面图表示构件的周围长度。
②将断面图分成若干等分(如果是多边形，则应以棱线作交点)，当 ...... （共2281字） [阅读本文]>>
