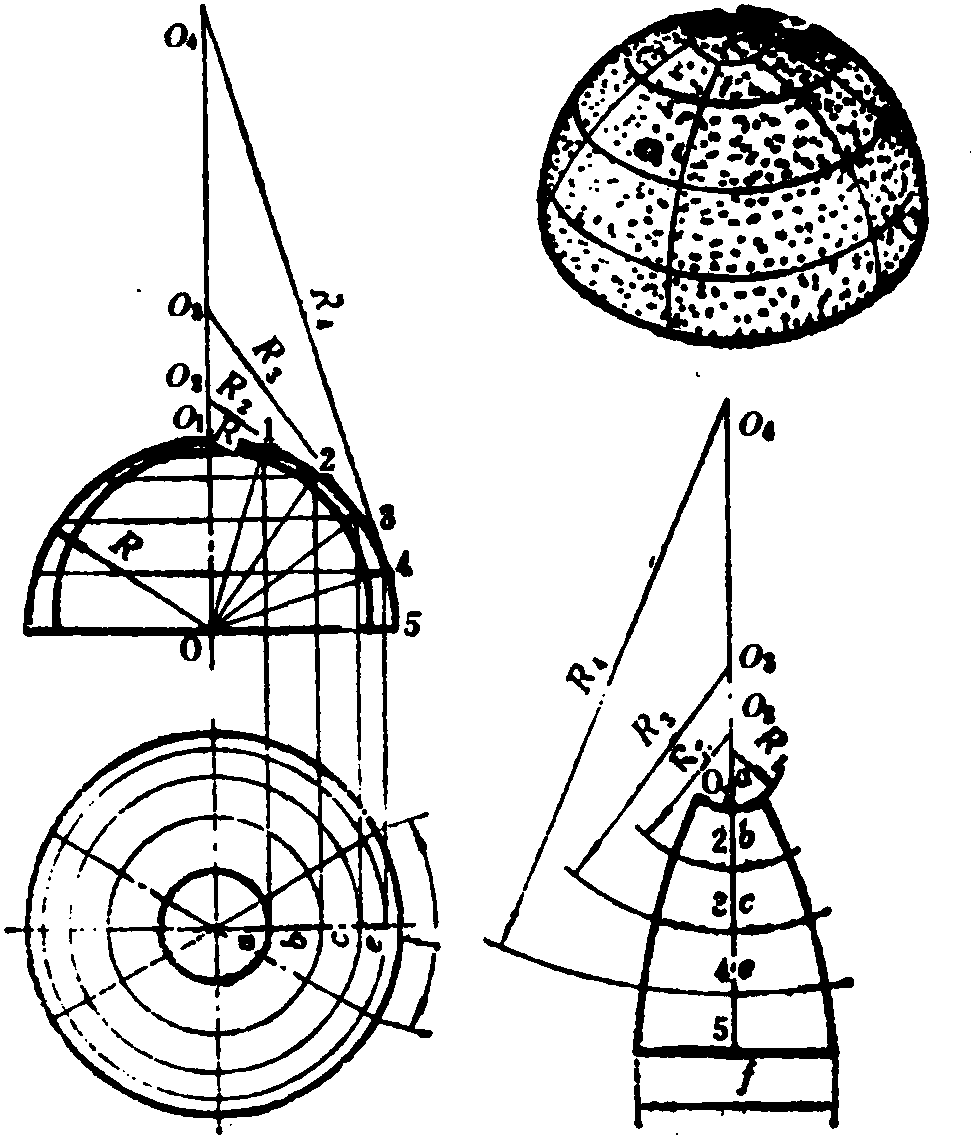

球体封头的组合形式有多种，小型的可由整块板料加工成型; 大直径的球体封头，由于受原材料尺寸和加工条件所限，常采用分块下料拼接制造的方法。如图3-47所示的封头，为高炉用热风炉帽。因直径较大，由六块板料及极帽拼制成，展开方法有多种，这里仅介绍其中常用的球面分瓣——既作经线方向的分瓣，又作纬线方向的分带相结合的展开法。这种方法是把球面看成由若干纬圆组成，而每一纬圆又在不同锥度的正截头异径圆锥面上(锥底直径)，若求出各圆锥母线(展开半径)，便可展开各纬圆，从而作出球面分瓣的展开图。
图3-47 球体封头的展开图
①用已知板厚中心半径画出主视图和俯视图。6等分 ...... （共714字） [阅读本文]>>
