1. 划线的方法
划线的方法有实样法和比例法两种。工序间划线主要采用实样法。
(1)实样法。指直接在原材料或半成品上按样板或1：1放样的办法划线。
(2)比例法。由人工或自动绘图仪在一些特定的材料(如纸)上，按比例画出图样，经光学等放大成1：1图像投影在原材料上，再用人工或电印技术加以描绘。比例法便于纸面排料，效率高，可减轻劳动强度，适用于成批生产。但必须有相应的专业设备。
2. 划线常用符号

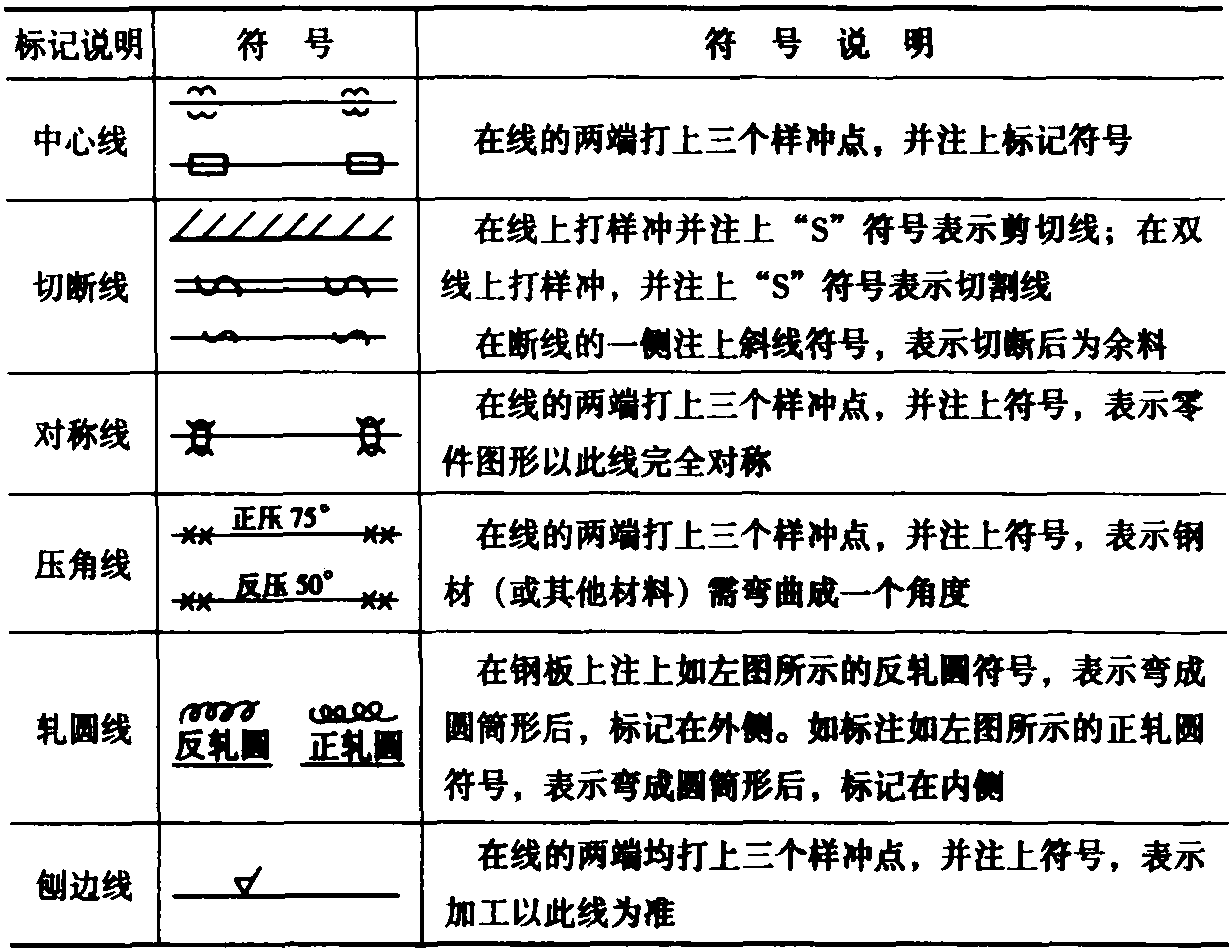

常用的划线符号见表3—1。
表3—1 划线常用符号
3. 工具
划线的工具分为自动划线和手工划线两类。自动划线的工具是一些专业设备或计算机及辅助设备等机械。一般有光电粉末划线、感光划线 ...... （共493字） [阅读本文]>>
