1.样板选用的材料
(1)样板的材料。
一般用0.25～2mm的薄钢板。但当下料数量不多、精度要求又不高时，可用硬纸片、油毛毡、胶合板、塑料片等。
(2)样杆的材料。
制作样杆可选用型钢或木条，但木条必须干燥。
2. 样板的种类
样板的种类见表3—9。

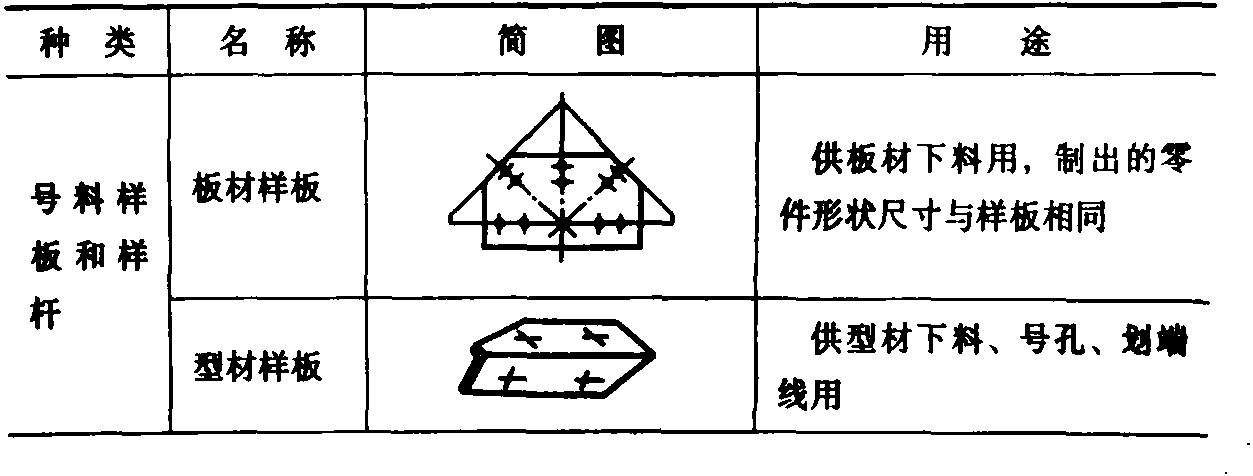

表3—9 样板的种类
续表
3. 样板尺寸的确定
(1)焊接结构件的样板。
这种样板要考虑焊接结构件的收缩余量，参见表3—10。
表3—10 焊缝横、纵向收缩近似值 (mm/m)
(2)弯管下料的样板。
制作此类样板时要按中性层计算，但要考虑减去弯头的伸长量，具体数值参见表3—11。
表3—11 管子弯头伸长量
管子直径(mm)16～1825～3035～4251～89108133159伸长量a180°180°180°10°10°10°10°(mm)58 ...... （共468字） [阅读本文]>>
