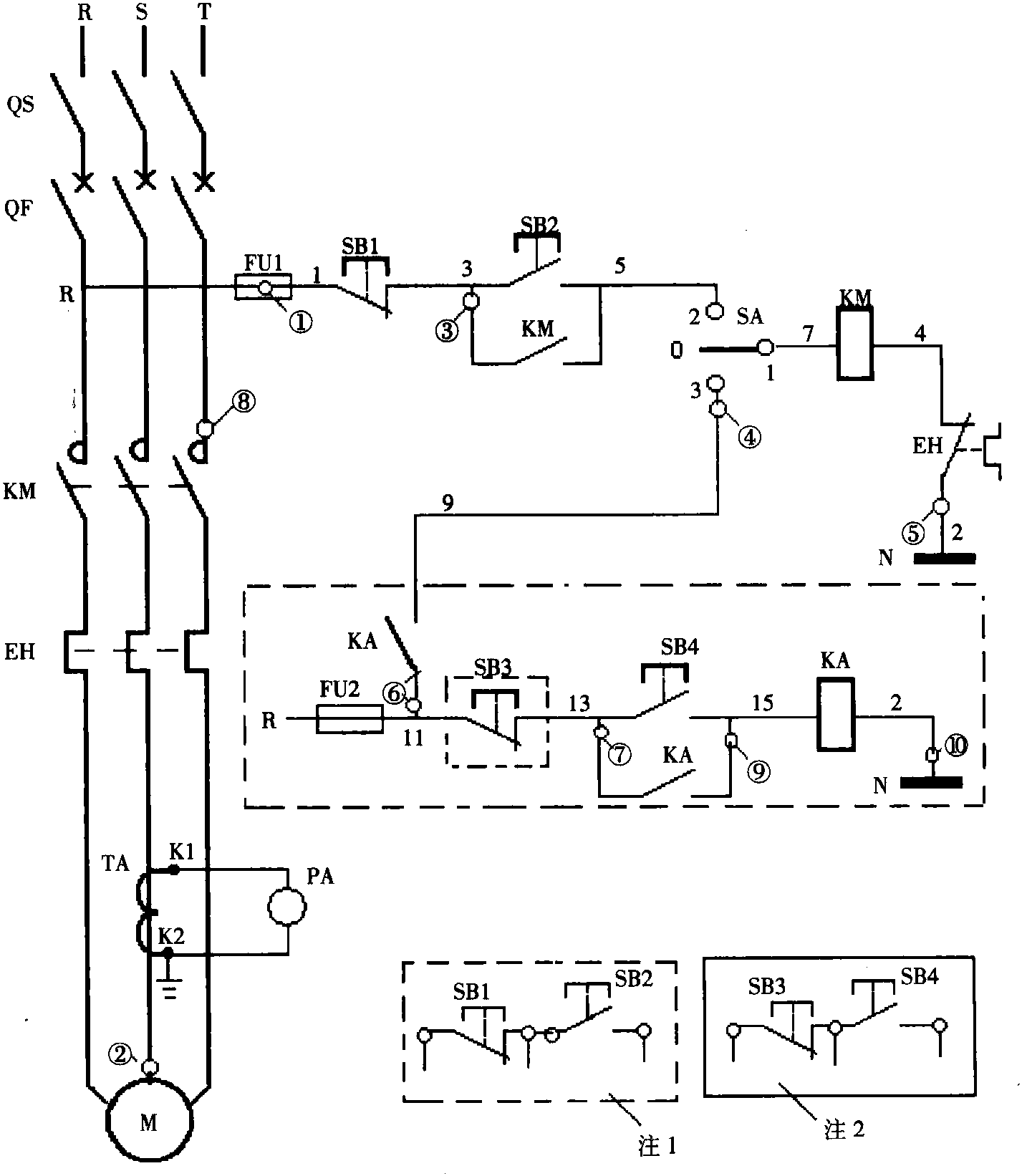

水源，尤其是从地下深层取水，每个水井安装两台电动水泵，为深井水泵前、集中控制室两处控制。控制电路如图1-30所示，实际工作场所见图1-31。
从深井水泵前到集中控制室，采用远方单线控制电路，通过切换控制方式选择开关SA的位置来实现。
1.水泵电动机的主、控回路送电顺序
(1) 合上主回路闸刀开关QS。
(2) 合上主回路空气断路器QF。
(3) 合上控制回路保险FU1、FU2。
2.深井水泵前启动
合上控制方式选择开关SA (5号线与7号线接通)，按下水泵启动按钮SB2，电源R相→控制回路熔断器FU1→1号线→停止按钮SB1常闭触点→3号线→启动按钮SB2 (按下时闭合) →5号线→控制方式选择开关SA的触点2和1接通→7号线→ ...... （共2627字） [阅读本文]>>
常用电气设备故障主电路中有熔断器三只，熔断体的额定电流按电动机额定电流的2～2.5倍选择，用来作为电动机过载、短路保护。通过操作转换开关内触点的接通或断开，来控制电动机的启动与停止。控制电路如图1-1所示。合上转换开关
常用电气设备故障1.合上转换开关后，电动机不能启动，并发出“嗡嗡”的声音故障点：主回路熔断器熔断一相。查出电缆的中间接头有一相断线，用500V兆欧表检测电动机三相绕组的对地绝缘，200MΩ，绝缘合格。将断线接好，更换新
常用电气设备故障1.电动机的启动与停止合上转换开关QC(触点接通)，电源R相→控制回路熔断器FU→1号线→转换开关QC闭合的触点→3号线→交流接触器KM线圈→4号线→热继电器EH的常闭触点→2号线→电源N极，电路接通，
常用电气设备故障图1-4所示的是电动机通用的基本控制电路，交流接触器KM线圈工作电压为交流220V。图中的N表示是从变压器二次(0.4kV)绕组中性点引出的线，称工作零线或中性线。电路中的设备有三相低压断路器QF、熔断
常用电气设备故障图1-7所示的厂矿生产设备通用的电动机控制电路，与图1-4通用的电动机控制电路相比较，回路中增加了表示电动机运行与停止状态的信号灯。图1-7通用的电动机控制电路之二图1-4通用的电动机控制电路图之一(线
