如图1-22所示。

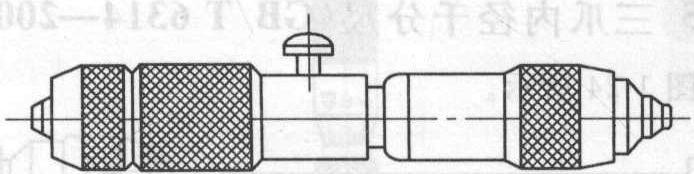

图1-22 内径千分尺外观图
【用途】用于测量工件的孔径、槽宽、卡规等的内尺寸和两个内表面之间的距离，测量精度较高。
【规格】内径千分尺的规格如表1-10所示。
表1-10 内径千分尺的规格 (单位：mm)
测量范围分度值50～250，50～600.01100～1 225，100～1 500，100～5000150～1250，150～1400，150～2000，150～3000，
150～4 000，150～5000250～2000，250～4000，250～50001000～3000，1000～4000，1000～5 0002500～5000
【实例】 内径千分尺使用如图1-23所示。
图1-23 内径千分尺使用图 ...... （共377字） [阅读本文]>>
