1.用途与分类
样板平尺是用漏光法和痕迹法检验平面的直线度和平面度的量具。样板平尺制造得很精确，并有圆弧半径为0.1～0.2mm刃口棱边。
国家标准规定，样板平尺有0级和1级两种精度。根据形状的不同分为：刀口样板平尺、三棱样板平尺、四棱样板平尺三种(图2-14)。
图2-14 样板平尺
2.规格
刀口样板平尺的规格见表2-1。
表2-1 刀口样板平尺规格 (单位：mm)
型式刀口尺长度L7512520300400500宽度B6688810高度H222730404550直线度公差(μm)0级0.51.01.52.01级1.02.03.04.0型式三棱尺四棱尺长度L200300500200300500宽度B263040202535高度H——————直线度公差
(μm)0级1.01.52.01.01.52.01级2.03.04.02.03.04.0
3.应用
检查时，样板平尺的工作面靠紧在 ...... （共785字） [阅读本文]>>
青工铣工操作技术要领图解在铣床上镗削多孔零件(如箱体)时，有时需要计算孔间距离或孔的中心与基准平面之间的距离(表1-52)。表1-52孔距计算名称示图应用举例孔距【例】如图所示的箱体零件，上有三个平行孔，求其中两孔的中心距L。
青工铣工操作技术要领图解1.60°中心孔(JB/T145—2001)60°中心孔分A型、B型、C型、R型四种形式。(1)A型中心孔(表1-54)表1-54A型中心孔形式和尺寸(单位：mm)dDl2t参考尺寸dDl2t参考尺寸(
青工铣工操作技术要领图解钢直尺又叫钢尺，是用来粗量工件长度、宽度和厚度的量具。最常用的钢尺为150mm、300mm、500mm三种。钢尺都具有以mm为基本单位的刻度，在150mm、300mm的钢尺一端的50mm长度上有0.5m
青工铣工操作技术要领图解1.卡钳的分类卡钳是一种间接量具，从卡钳上是看不出尺寸的，使用时必须与钢直尺或其他刻线量具合用。卡钳分内卡钳(图2-4)和外卡钳(图2-5)两种。普通卡钳是用铆钉连接两个卡脚的[图2-4(a)][图2-

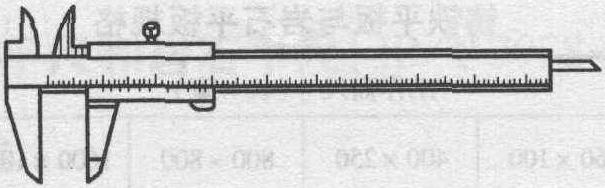

青工铣工操作技术要领图解游标卡尺是车工最常用的中等精度通用量具，结构简单，使用方便(图2-20)。按式样不同，游标卡尺可分为三用游标卡尺和双面游标卡尺等，分别如图2-21(a)(b)所示。(a)Ⅰ型游标卡尺(b)Ⅱ型游标卡尺图
