二、 履带式起重机的使用条件计算及分析

分类：土木工程施工机械4084字

(一) 履带式起重机起升高度和工作幅度的计算

用履带式起重机吊装设备时，需计算起升高度、起重臂长度和角度、工作幅度等。

起升高度是指吊车吊钩的升起高度，以H表示。

H=h1+h2+h3+h4　(2-1)

式中：h1表示设备高度(m);h2表示吊索高度(m);h3表示吊装富裕高度(设备底面到底脚螺栓面的距离一般可取200 mm左右);h4表示设备基础高度(如为预埋底脚螺栓应是其顶面与地面之间的距离)，如图2-4所示。

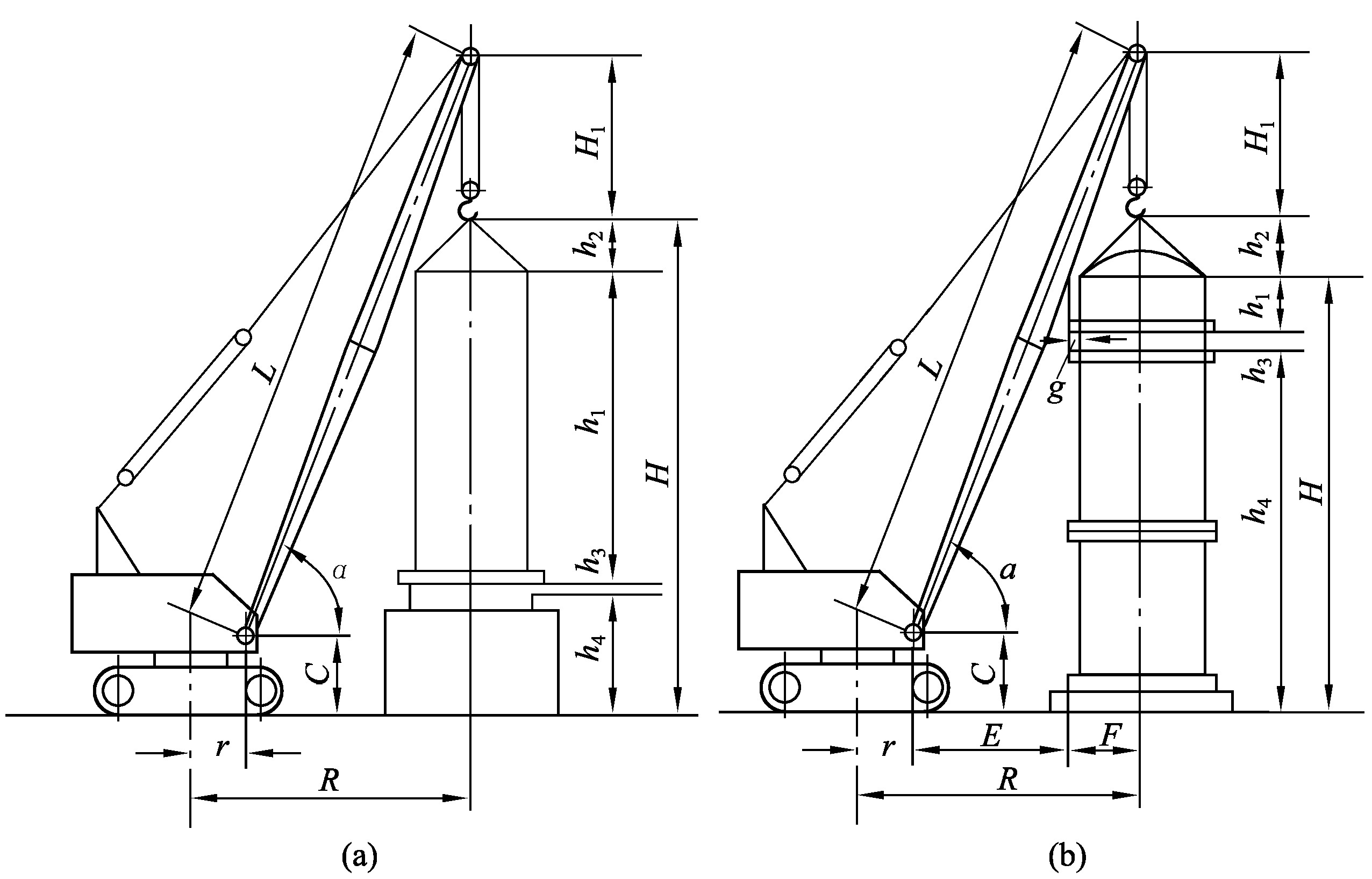

图2-4　起升高度和工作幅度计算方法简图

吊车在起重臂长度为L，仰角为α的工况下，其吊钩极限起升高度为H′。

H′=Lsinα+C-H1　(2-2 ......     （共4084字）    [阅读本文]>>

式中：L表示起重臂长度(m);α表示起重臂仰角(°);C表示起重臂根铰距地面距离(m);H1表示滑
