二、 汽车式和轮胎式起重机的构造

分类：土木工程施工机械1884字

(一) 汽车式起重机的结构

汽车式起重机主要由底盘、工作机构、液压系统组成，如图3-1所示。

1. 底盘

轻型汽车式起重机一般采用汽车底盘，如东风EQ140型、黄河JN151型等。大中型汽车起重机都采用专用底盘，其结构与汽车底盘相同。按其起重量大小，有多种驱动形式：起重量12 t以上为二轴4×2;起重量16～25 t为三轴6×4;起重量40～75 t为四轴8×4;起重量80 t以上为6轴6×12。

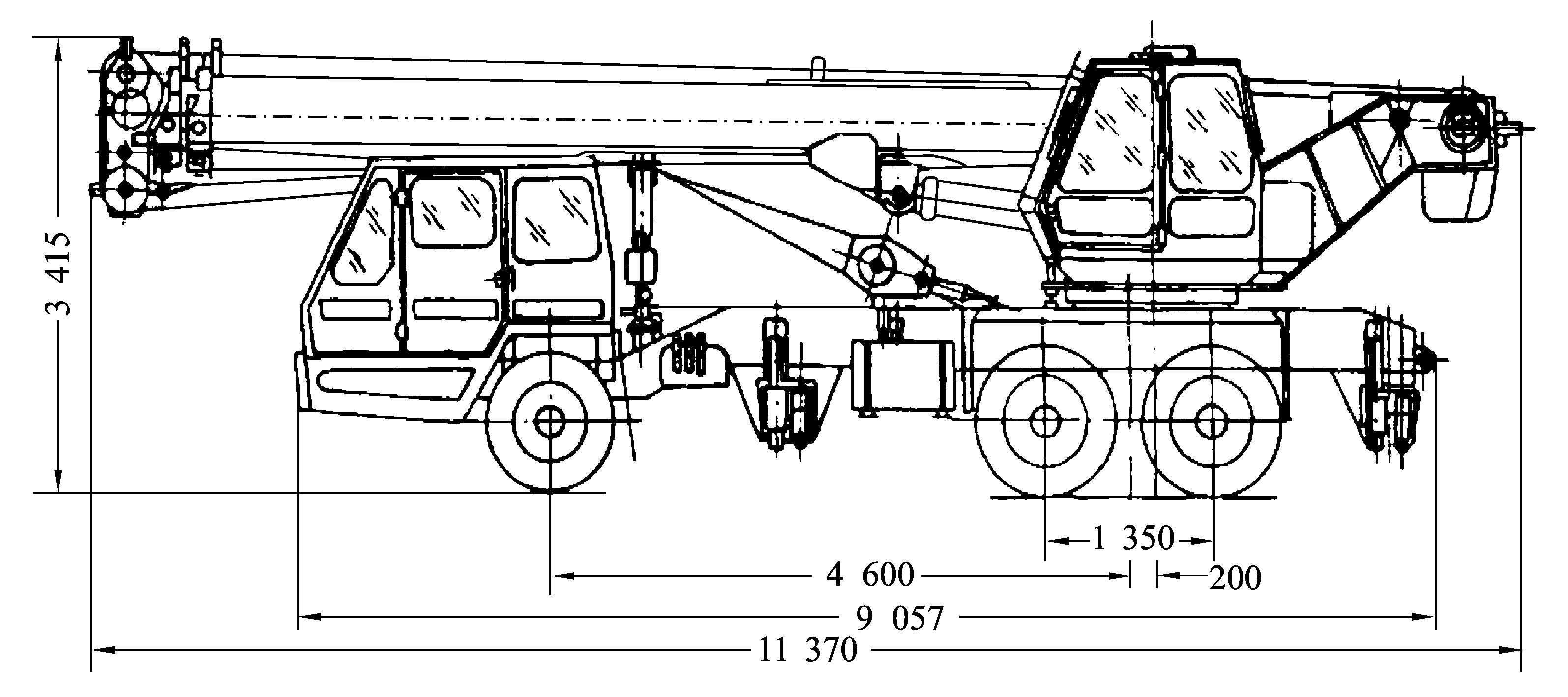

图3-1　汽车式起重机总体结构

2. 工作机构

(1) 起升机构：由液压马达、减速器、离合器、制动器及主副卷筒等组成。卷筒为前后并列安置，由液压马达通过减速器驱动。卷筒轴装有蹄式离合器，由液压缸控制，通过制动毂带动卷筒旋转。在制 ......     （共1884字）    [阅读本文]>>
