(一)IT系统的原理
在电源的中性点不接地的三相三线制供电系统(用I表示)中，将用电设备的金属外壳通过接地装置与大地作良好的导电连接(用T表示)，这种保护措施称为保护接地，这一系统称为IT系统，如图3.2-1所示。

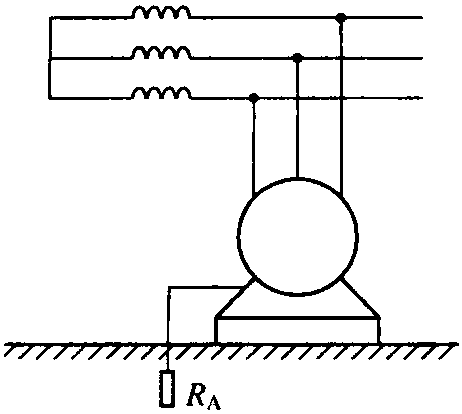

图3.2-1 IT系统
图3.2-2 IT系统保护原理
在IT系统中，当设备外壳故障带电时，如图3.2-2所示，保护接地电阻RA与人体电阻RP处在并联状态。由于RA比RP小得多，并联后的阻值与RA近似相等，可求得设备金属外壳对地电压(即人体可能承受的电压)和流过人体的电流为
Z为电网每相对地绝缘复数阻抗。如对地绝缘电阻可看作无限大，则以上两式可简化为
当接地电阻RA＝4Ω、电网相电压为230 V、频率为50 Hz ...... （共1227字） [阅读本文]>>
