(一) TN系统的原理
在电源的中性点接地的三相四线制供电系统(用T表示)中，将用电设备的金属外壳与零线可靠连接(用N表示)，这种保护措施称为保护接零，这一系统称为TN系统，如图3.2-4所示。由于设备外壳与零线连接，如果出现漏电或一相碰壳时，该相相线与零线之间形成短路或接近短路，接于该相线上的短路保护装置或过电流保护装置便会动作，迅速切断电源，消除触电危险。

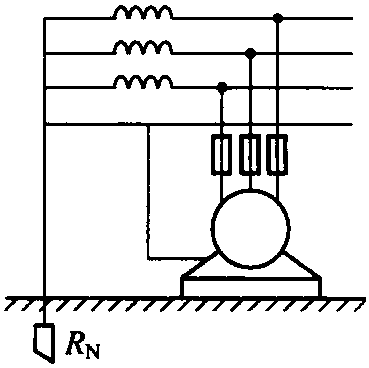

图3.2-4 TN系统
(二)TN系统的种类及应用
保护接零适用于电压0.23/0.4 kV低压中性点直接接地的三相四线制配电系统，应接保护导体部位与保护接地相同。TN系统有三种类型，即TN—S系统、TN—C系统、TN—C—S系统，如图3.2-5所示。
(a) ...... （共1416字） [阅读本文]>>
