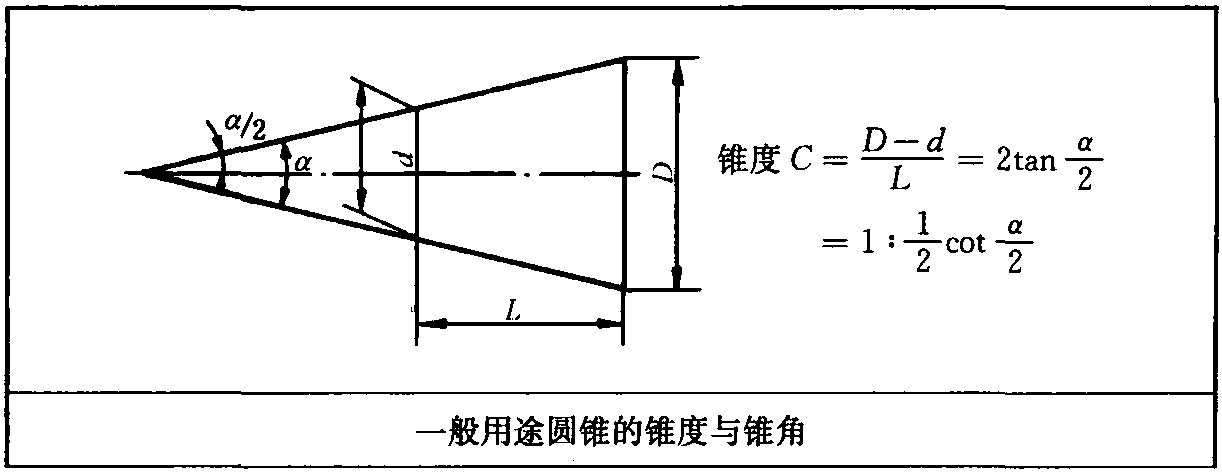

1.锥度和锥角系列(表1.3-6)
表1.3-6 锥度与锥角系列(GB 157—1989)
(续表)
基本值推 算 值应 用系列1
(优选
系列)系列2圆锥角α锥度C120° ——1：0.288 675螺纹的内倒角，中心
孔的扩锥90° ——1：0.500 000沉头螺钉头，螺纹倒
角，轴的倒角 75°——1：0.651 613直径小于(或等于)
8mm的丝锥及铰刀的
反顶尖60° ——1：0.866 025机床顶尖，工件中心孔45° 1： 1.207 107管路连接中轻型螺
旋管接口的锥形密合30° 1∶1.866 025摩擦离合器1∶3 18°55′28.7″18.924 644° 易于拆开的机件，具
极限扭矩的摩擦离
合器 1∶414°15′0.1″14.250 033°1∶5 11°25′16.3″11.421 186° 锥形摩擦离合器，磨
床砂轮主轴端部外锥 1∶69°31′38.2 ...... （共2352字） [阅读本文]>>
