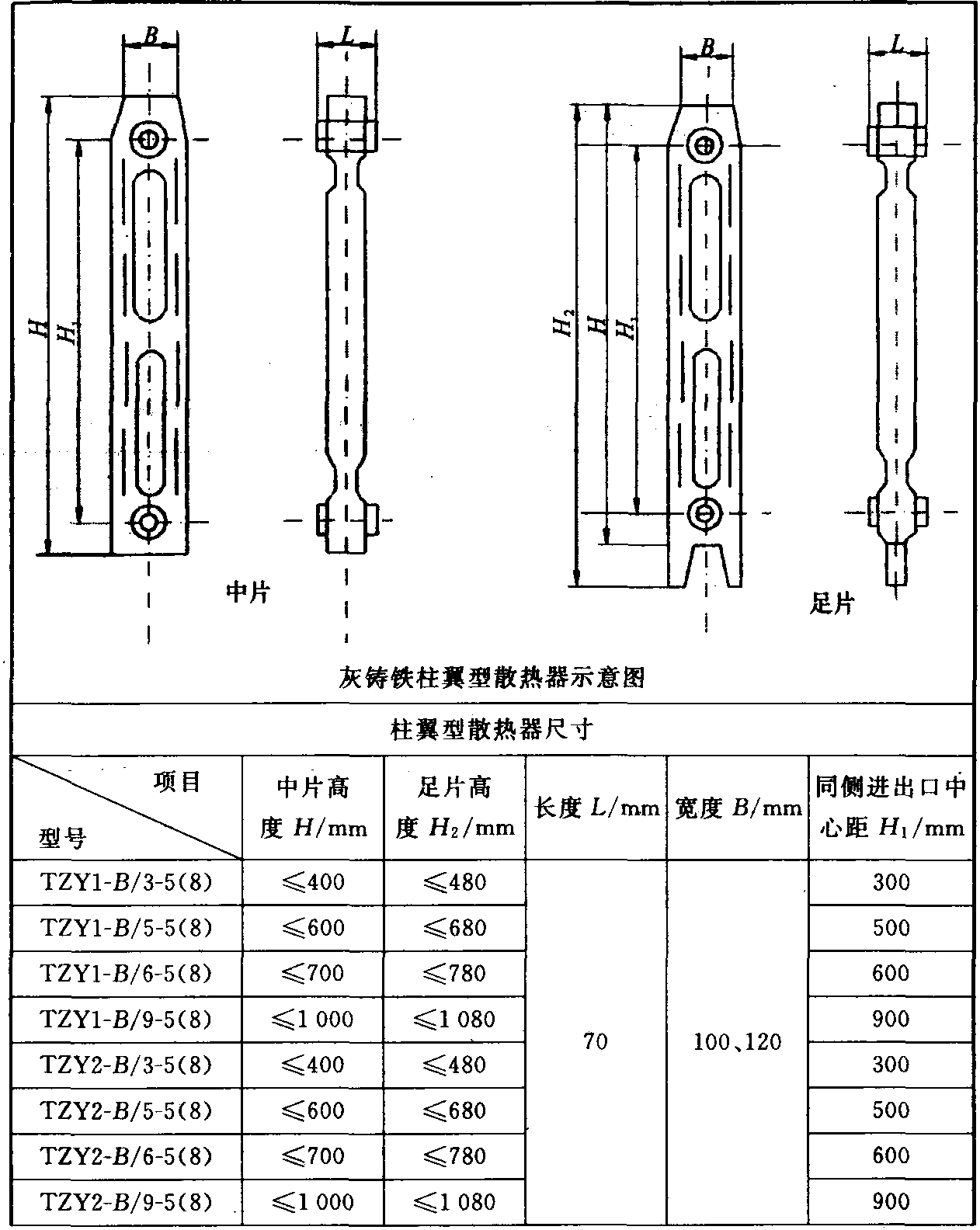

8.灰铸铁柱翼型散热器(JG/T 3047—1998)

表6-1-27 灰铸铁柱翼型散热器型式、尺寸与性能参数

(续表)

表6-1-28 灰铸铁柱翼型散热器散热量

型号每片散热量(热媒为热水，△T=64.5℃)/W合格品一等品优等品TZY1-B/3-5(8)85/8988/9292/95TZY1-B/5-5(8)120/124124/129129/134TZY1-B/6-5(8)139/145145/150150/156TZY1-B/9-5(8)194/202202/210210/218TZY2-B/3-5(8)87/9290/9593/99TZY2-B/5-5(8)122/129126/133131/139TZY2-B/6-5(8)142/150147/156153/161TZY2-B/9-5(8)198/209206/217214/226

表6-1-29 灰铸铁柱翼型散热器外形尺寸、极限偏差 单位：mm

项目

型号中片高度H足片高度H2长度L宽度B基本

尺寸极限

偏差基本

尺寸极限

偏差基本

尺寸极限

偏差基本

尺寸极限

偏差TZY-B/3-5(8)≤400±2.2≤480±2.270±0.6100

120±1.0

±1.3TZY-B/5-5(8)≤600±2.4≤680±2.4TZY-B/6-5(8)≤700± ......     （共1604字）    [阅读本文]>>
