(一) SH2171D型毫伏表使用技术
电压表的使用方法、操作步骤如表2.3-3所示。

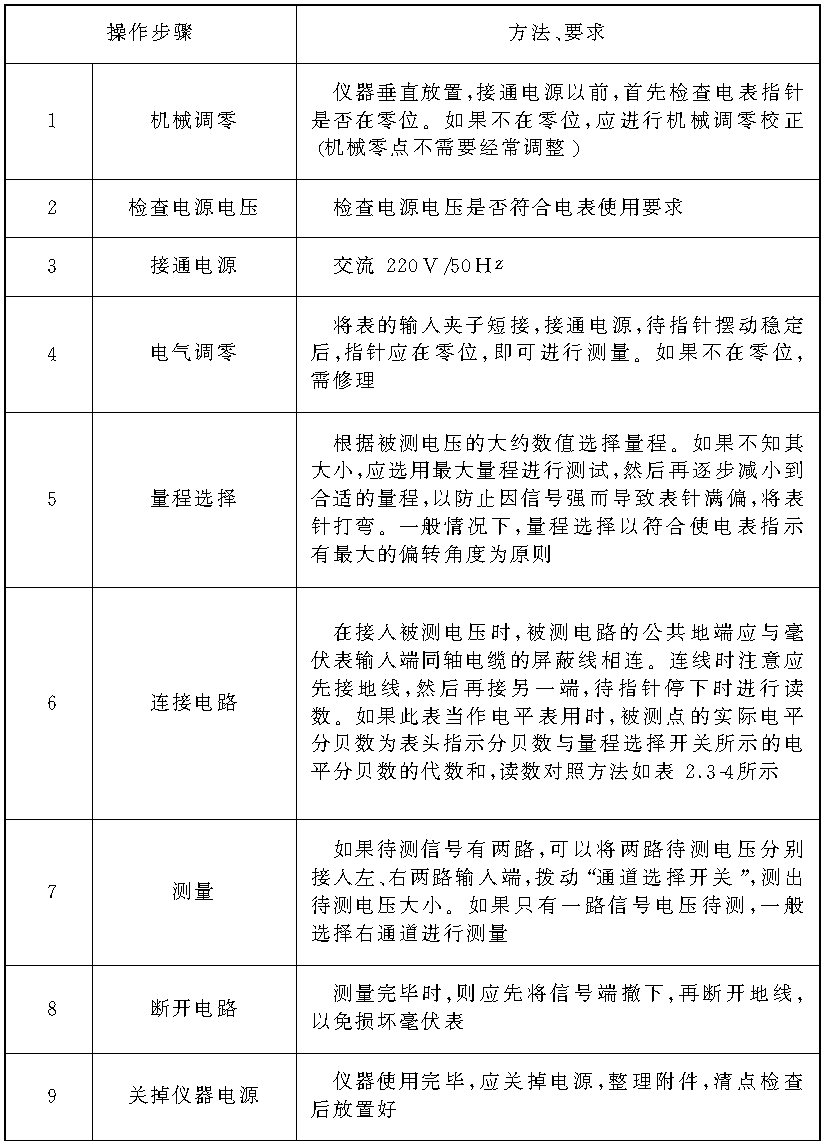

表2.3-3 毫伏表使用方法、仪表操作步骤
(续表)
表2.3-4 “量程”旋转的位置与分贝刻度之间的关系
(二) 注意事项
① 机械零点不需要经常调整。
② 选择量程尽量使表针指示在满量程的2/3以上。
③ 接通电源后，需经过1～5min后，再进行测量。测量前必须使指针校正调整到零位，否则会造成测量误差。
④ 所测交流电压中的直流分量不得大于100V。
⑤ 由于仪器灵敏度高，使用时必须正确选择接地点，以免造成测试错误。
⑥ 测量市电时，相线接输入电缆的信号端，中线接信号电缆的屏蔽线，不得接反。测量36V以上电压，要注意机壳 ...... （共413字） [阅读本文]>>
无线电调试工(一)电流1.电流的基本概念电路中电荷沿着导体的定向运动形成电流，其方向规定为正电荷流动的方向(或负电荷流动的反方向)。2.直流电流如果电流的大小及方向都不随时间变化，即在单位时间内通过导体横截面的电量
无线电调试工(一)电阻电阻就是反映导体对电流产生阻碍作用大小的一个物理量，用字母R表示。任何物体都有电阻，当有电流流过时，都要消耗一定的能量。1.电阻定律导体电阻的大小不仅和导体的材料有关，还和导体的尺寸有关。经实
130.jpg)
无线电调试工电压源、电流源是有源元件，有时为了和受控源区别也称它们为独立电源。电压源、电流源的定义和特性详见表1.1-14。表1.1-14电压源、电流源的定义和特性
.jpg)
无线电调试工1.常用电路名词以图1.1-4所示电路为例说明常用电路名词，名词汇总如表1.1-15所示。图1.1-4常用电路形式表1.1-15常用电路名词及含义2.基尔霍夫定律基尔霍夫定律的简称和表述如表1.1-16
133.jpg)
无线电调试工(一)电阻的串联、并联及其之间的关系(表1.1-17)表1.1-17电阻的串联、并联(续表)(二)电阻的混联在电路中，既有电阻串联又有电阻并联的连接方式叫做电阻的混联。对混联电路的分析和计算大体上可分为
