二、分立式12V直流稳压电源电路工作原理

分类：无线电调试工2341字

12V直流稳压电源的电原理图如图3.1-3所示，交流220V电压经电源变压器T降压、整流二极管VD1～VD4桥式整流、电容器C1滤波后，得到直流电压，再经由V5～V8组成的稳压调整后，输出稳定的12V直流电压，当输入电压或负载电流在一定范围内变化时，输出的12V直流电压稳定不变，具体工作原理如下。

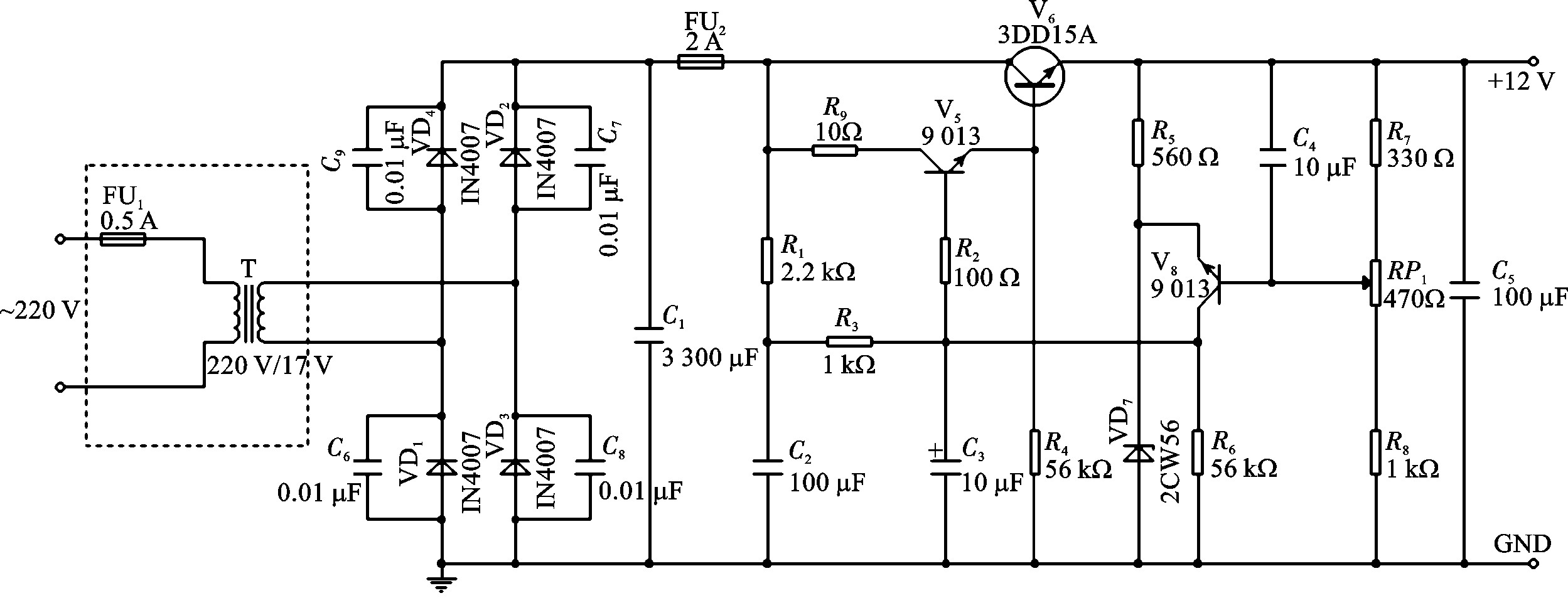

图 3.1-3 12V直流稳压电源原理图

(一)　交流降压电路

图3.1-3所示稳压电源额定输出电压为12V，因为调整管必须有一定的压降，交流输入电压选择为17V，由电源变压器T将220V交流电压降压为交流17V。稳压电源最大输出电流额定值为1.2A，考虑到一定的损耗，T采用10W的电源变压器，FU1(0.5A)为交 ......     （共2341字）    [阅读本文]>>
