一、集成三端可调稳压电源电路原理
(一) 电路组成

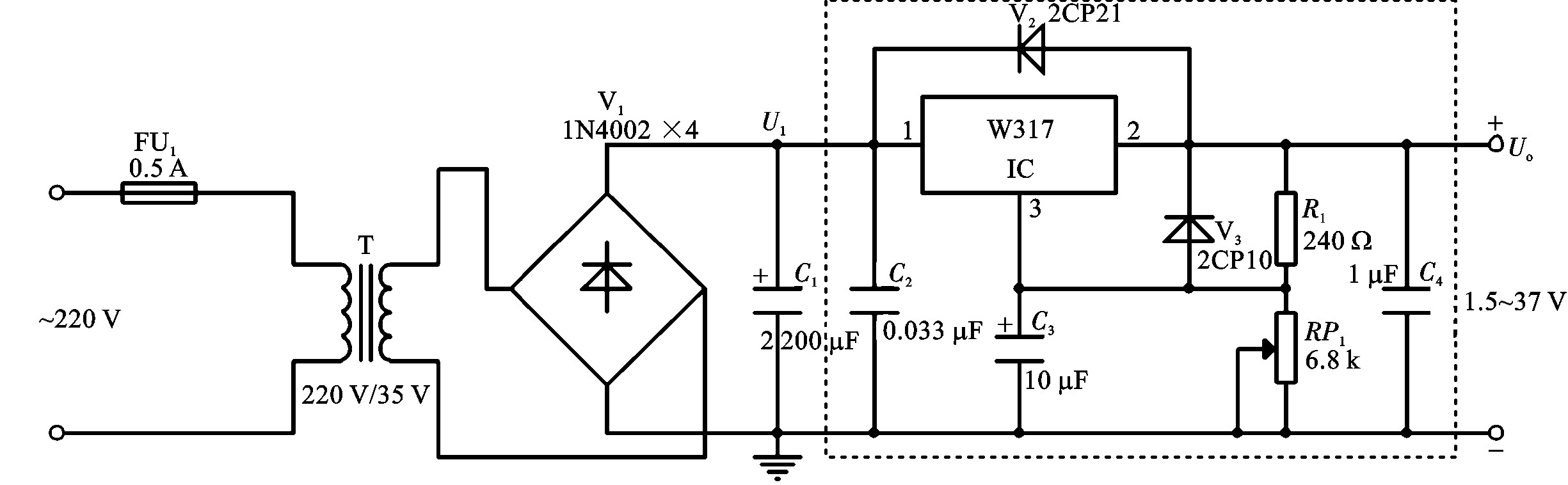

集成三端可调稳压电源原理图如图3.2-1所示。
(二) 电路工作原理
图3.2-1 集成三端可调稳压电源原理图
图3.2-1中,T为220V/35V降压变压器。C1为整流滤波电容;C3是为减小取样电阻RP1两端的纹波电压而设置的旁路电容;C2为输入端滤波电容,可抵消电路的电感效应和防止自激振荡;C4是为了防止输出端负载呈容性时可能出现的阻尼振荡。
V2、V3是保护二极管,当U1发生短路故障时,若无V2,C4就要向内电路放电,可使内部调整管发射结击穿而损坏。当输出端万一发生短路时,若无V3,C2就要向内电路放电,可使集成电路内部调整管损坏。在正常情况下,V2、V3均截止,相当于开路。而当上述故障发 ...... (共451字) [阅读本文]>>
