(一) 场扫描电路的组成框说明

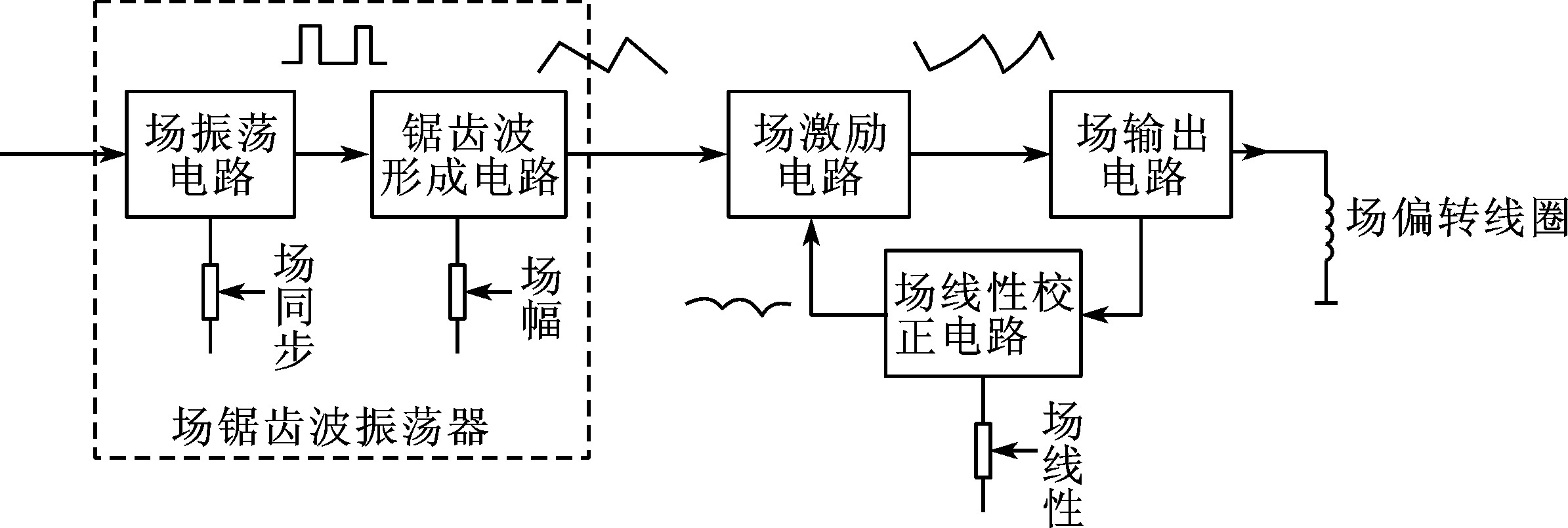

图4.1-1 场扫描电路的组成框图
场扫描电路的组成框图如图4.1-1所示，主要由场频锯齿波振荡器、场激励级和场输出级组成。完整的场扫描电路还包括场线性校正电路和场偏转线圈，其中场偏转线圈是场扫描电路的负载。各单元电路的功能见表4.1-1。
表4.1-1 场扫描电路各单元电路的功能
(二) 场扫描电路作用(表4.1-2)
表4.1-2 场扫描电路的三大作用
图4.1-2 场扫描锯齿波
(三) 场扫描电路的特点(表4.1-3)
表4.1-3 场扫描电路的特点
图4.1-3 场锯齿波线性对图像的影 ...... （共303字） [阅读本文]>>
