二、 装配工艺要领

(1) 量具要经常测定，保证精度;工夹具、胎具使用前要检查，合格后方能使用。

(2) 对放实样的构件，必须划出中心线，偏差一般不低于0.5mm，并敲好样冲眼，以便检查各档尺寸。

(3) 对尺寸精度要求高的焊件，应考虑焊件的装配间隙和焊接收缩量，具体见表11-8和表11-9。

表11-8　一般焊件的装配间隙

焊接种类 机加工后端面接触/mm 角焊接/mm 型钢焊接/mm装配间隙 0～1.5 ≤2 ≤3

注： 1. 装配间隙超过上述尺寸，必须采取堆焊，不得在间隙中加填充物。

2. 角焊接允许局部间隙为3mm，但其长度必须小于焊缝长度的15%。

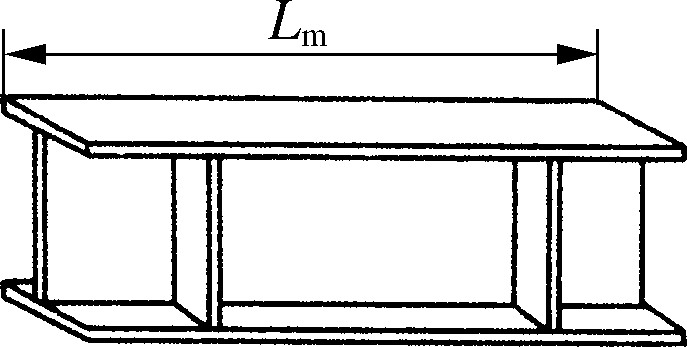

表11-9　焊件的焊接收缩量

简　图

焊　接　收　缩　量

适用板厚为16～40mm 　长度方向的收缩量为①�
