三、 零件的定位

装配中，常用的定位方法有划线定位、挡铁定位、销轴定位和板定位等。

1. 划线定位

利用零件表面或装配平台、胎架划出工作中心线、接合线、轮廓线等，作为定位线来确定零件间的相互位置。

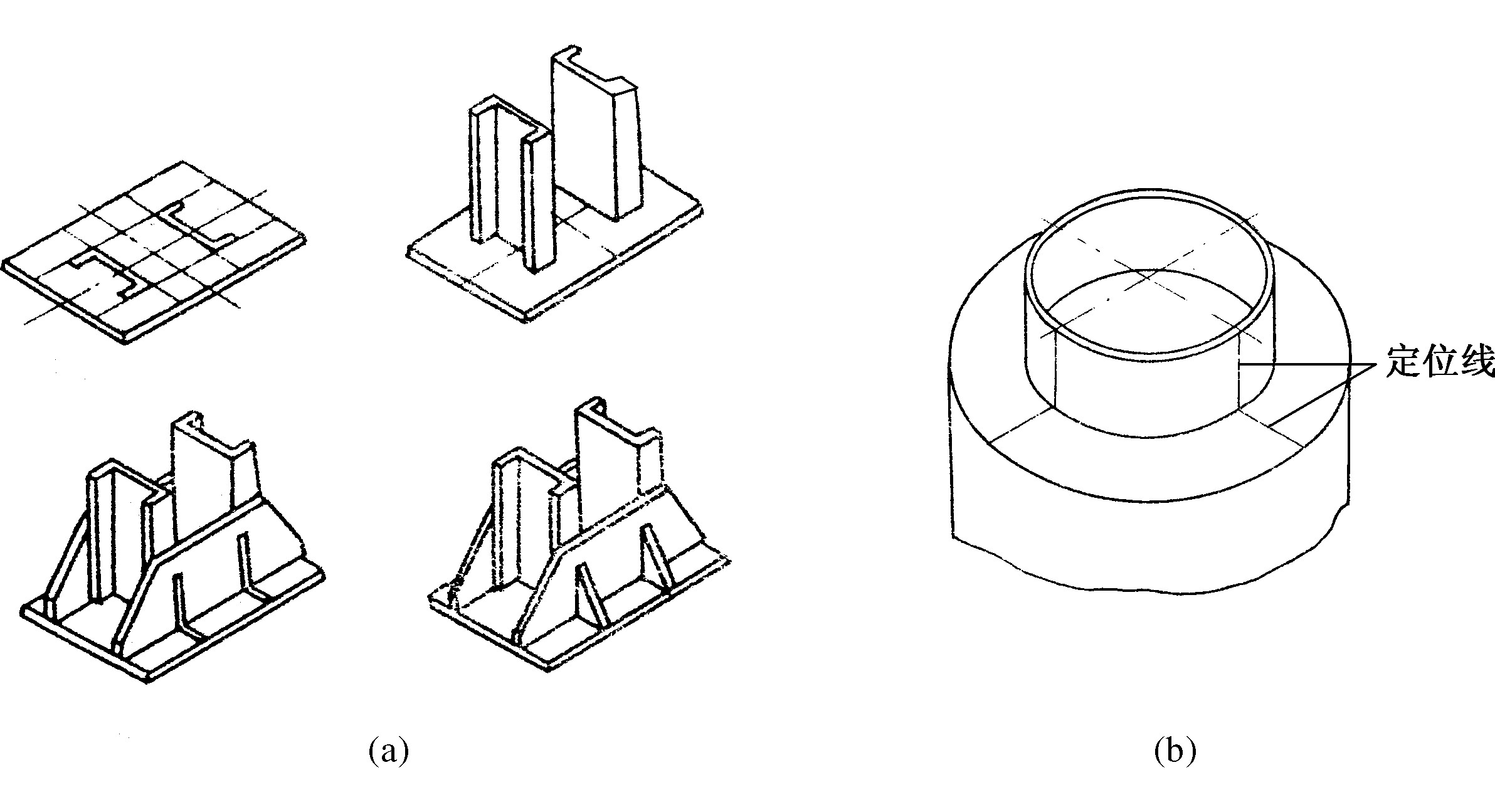

图11-21(a)所示是以划在工件底板上的中心线和接合线作定位线，来确定槽钢、立板和三角形加强板的位置;图11-21(b)所示是利用大圆筒盖板上的中心线和子圆筒上的等份线(也常称其为中心线)，来确定两者的相对位置。

图11-21　划线定位举例

2. 挡铁定位

利用一些特定的定位元件(如角钢、圆钢、曲边模板)构成空间定位点或定位线，来确定零件位置，如图11-22所示。

图11-22　挡铁定位

图11-23　销轴定位

图11-24　样板定位
