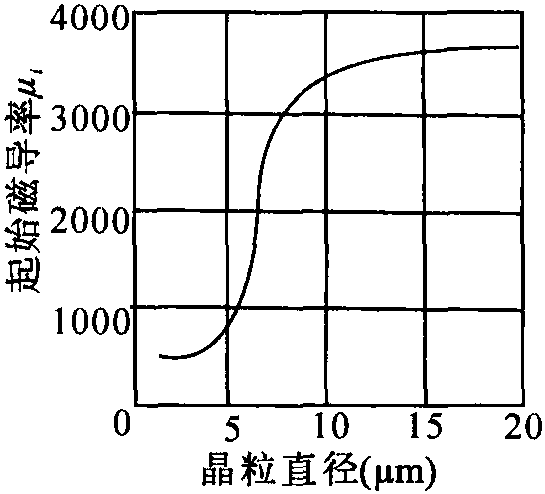

高磁导率的Mn-Zn铁氧体的起始磁导率μi与平均粒径dk和晶界的整齐程度(又称平均晶界比例，简称BB)呈线性关系。这是因为材料的晶粒越大，晶界越整齐，晶界附近的应力越小，畴壁移动的妨碍越少，起始磁导率就越高。从图2-7-3和表2-7-1可以明显看出：晶粒大，晶界直，密度较高的铁氧体的磁导率都较高。但是晶粒尺寸在20μm以下，与起始磁导率有以图2-7-3所示的关系，由图可见，对于软磁铁氧体，平均粒径在5～10μm时磁导率增加很快，因为直径<5.5μm的颗粒主要靠磁畴旋转获得的相对磁导率约为500，而直径大于5.5μm时主要由畴壁移动，获得较高的磁导率;当晶粒大于20μm时，与磁导率有如图2-7-4所示的 ...... （共1157字） [阅读本文]>>
软磁铁氧体制造原理与技术磁性是物质的一种基本属性，任何物质都具有或强或弱的磁性，任何空间都存在着或高或低的磁场。通常把磁性强的物质称为磁性材料。在现代科学技术领域迅速发展中，特别是在电工及电子技术中，磁性材料得到了广泛的应用。
软磁铁氧体制造原理与技术图2-2-1等径球紧密堆砌如果将一些等径的球密排在一个平面上，其情况将如图2-2-1所示。底层称为A层，每一球与六球相切。在堆积的第二层球，只能在B的位置，如图2-2-1中的虚线球，称为B层。第三层有两
软磁铁氧体制造原理与技术已知尖晶石晶体结构是以氧离子为骨架进行最密堆积而成，并认为氧离子为刚体圆球，形成面心立方，这样各种尖晶石铁氧体的结构尺寸应认为完全相同，但是在实际晶体中这些量是不同的。这是因为在理想的最密堆积情况下，A
软磁铁氧体制造原理与技术尖晶石铁氧体单位晶胞中含有8个MeFe2O4分子，每个分子有3个金属离子，为了与氧离子保持电中性，金属离子化合价的总和必须为正8价。实际上实用的尖晶石铁氧体一般具有三种以上的金属离子，称为多元复合铁氧体
软磁铁氧体制造原理与技术Fe3O4及其派生的铁氧体具有尖晶石(MaAl2O4)同型的晶体结构，属于立方晶系，空间群为O7h(F3dm)。尖晶石的晶格是一个较复杂的面心立方结构，每一个晶胞容纳24个阳离子和32个氧离子，相当于8
上一篇
