ADC采样是数字示波器里非常关键的部分，足够的采样率也是保证示波器信号保真度的关键之一。那么实时捕获数据时需要多高的采样率呢?示波器如何准确进行波形重建呢?这要从Nyquist采样定理谈起。

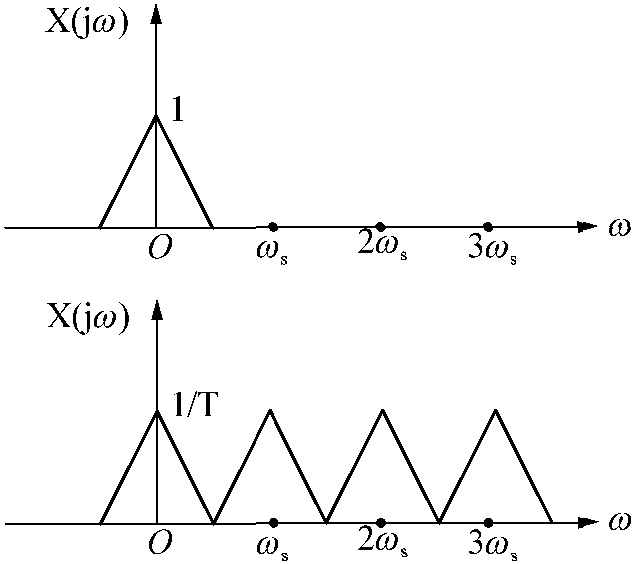

一个连续时间信号x(t)经过理想采样以后，它的频谱将沿着频率轴从ω=0开始，每隔一个采样频率ωs重复出现一次(当然还有乘以一个常数1/T)，即频谱产生了周期延拓。如图2-6所示，理想采样信号的频谱是频率的周期函数，它的频域周期等于采样频率ωs。这种频谱周期重复现象我们也可以从脉冲调制的角度得到解释，由于脉冲序列M(t)具有相等大小的各阶谐波分量，因而当M(t)被x(t)调制以后，x(t)的频谱就被调 ...... （共2009字） [阅读本文]>>
信号完整性测量云计算等高速数字系统是后IT时代的推动力量之一。云计算和其他高速数字系统对数据带宽要求非常巨大，使得整个系统的单根信号速率突破10Gbps，20Gbps甚至达到28Gbps的超高数量级。超过10GHz的
信号完整性测量对于电信设备、数据通信设备、服务器矩阵等高速数字系统，高速背板是关键的互联部件。高速背板里面需要走几十对到几千对高速差分线，现在典型的信号速率是6．25Gbps，10．3125Gbps，随着系统数据带宽
信号完整性测量对于云计算和其他高速数字电路和系统，信号完整性仿真、设计和测试是关键点之一;电源完整性仿真、设计和测试是另一个关键点，而且相比信号完整性来说，更复杂，难度更大。快速而准确的仿真电源完整性至今仍然是一个待
信号完整性测量SerDes(串并转换器)是20GHz以上数字系统中的关键器件，一般被集成在FPGA(可编程逻辑陈列)或其他芯片内部。它的输出信号的信号品质关系到信号传输的距离、互联系统可靠性等多个方面。虽然现在芯片内
信号完整性测量云计算设备使用了各种工业标准总线，对这些工业标准总线进行规范一致性测量是确保系统工作稳定和可靠的关键点之一。表1-6列举了几类工业标准总线，及其规范要求的测试参数。表1-6各类工业标准总线及其规范要求的
