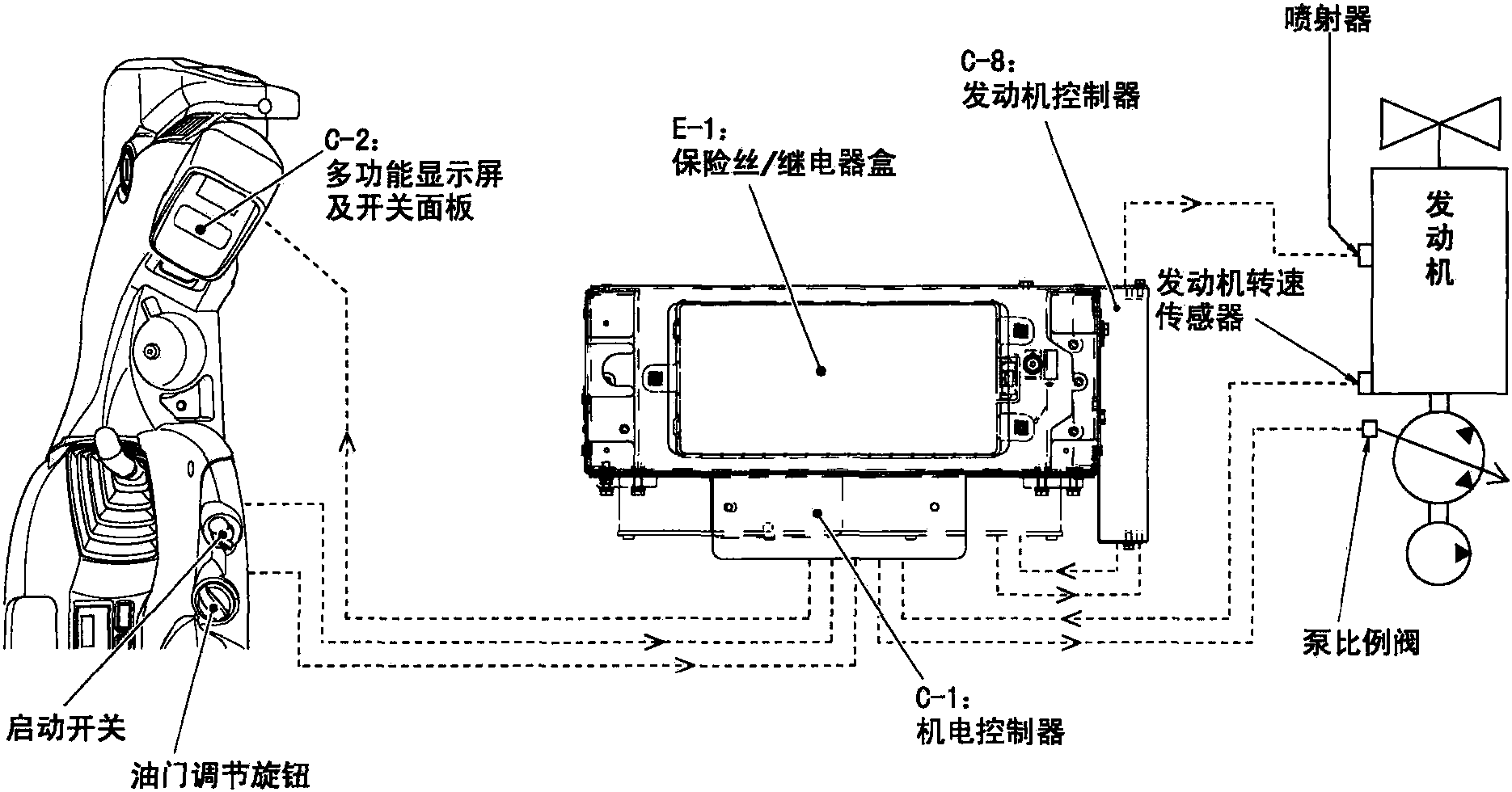

(一) 发动机控制输入/输出示意图 (图1-5-34)
图1-5-34 发动机控制输入/输出示意图
(二) 机电控制输出调整 (B/C调整)
1. 机电调整目标
机电调整有以下两种，每一种都是保证机器性能所需的重要调整功能。
1) 泵调整 (B调整)
相对于发动机的额定输出调整液压输出，修正输出不均衡。
2) 卸载阀调整 (C调整)
修正卸载阀的开口偏差，进一步提高操作性能。
2. 需要机电调整的情况
更换、修理以下零件后务必进行调整。
(1) 机电控制器。
(2) 发动机或发动机控制器。
(3) 液压泵或液压泵比例阀。
(4) 卸载比例阀、卸载阀阀芯。
3. 准备
(1) 先使油温升至50℃左右，预热发动机。
(2) 将空调开关置于OFF位置。
(3) 关闭启动开关，使发 ...... （共2730字） [阅读本文]>>
