(1)试验方法

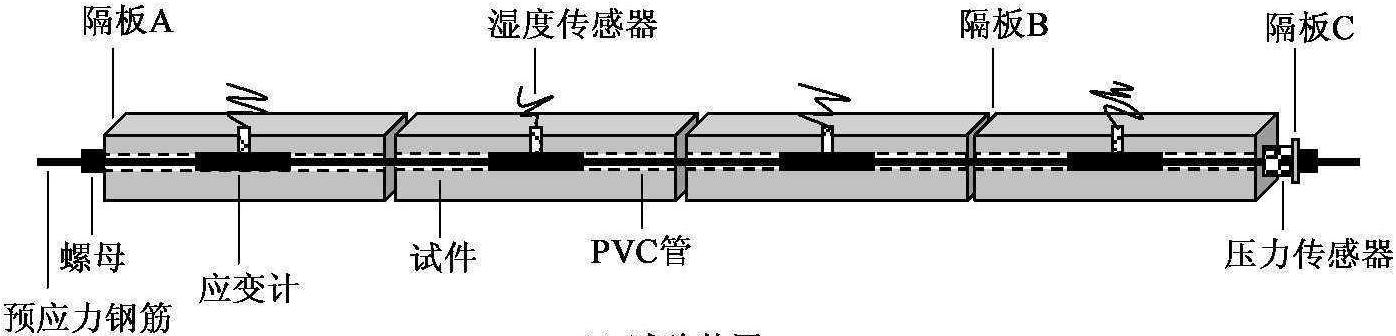

徐变试验采用自制的预应力张拉徐变加载装置进行(图3-28)，俗称“葫芦串”。试件采用自制中心穿孔模具成型(图3-29)，混凝土试块尺寸为130mm×130 mm×400 mm，一组4块(干燥徐变2块，基本徐变2块)，中间预埋PVC管作为加载时钢筋的通道，以便进行徐变的预应力加载。标准养护7d后，将试块移至上述加载装置中，并用钢隔板将试块隔开，并在试块中的PVC管内穿入精轧螺纹钢筋，采用100 t穿心式千斤顶对钢筋进行加载，通过振弦式压力传感器(图3-30)控制加载至试件棱柱体抗压强度的40%(即20 MPa)，应变采用埋入混凝土中心位置的振弦式混凝土应变计(图3-31)测量。其中基本徐变试件在加载前表面用环氧 ...... （共5474字） [阅读本文]>>
混凝土体积稳定性和抗裂性(1)混凝土仍将是不可替代的最主要的建筑材料没有一种材料可以完全代替混凝土用作建筑材料，并且为了应对气候恶化引起的极端天气，在全球范围未来需要建设更多用于预防自然灾害的基础设施，对混凝土的需求量将增加。
混凝土体积稳定性和抗裂性(1)湿度(水分)变化析因混凝土内部水分(湿度)变化是引起混凝土体积变化的主要诱因之一，相应地，由水分变化引起的混凝土体积变形可以称之为混凝土的干湿变形。相比于通常的干燥收缩变形(或称干缩)，干湿变形的
混凝土体积稳定性和抗裂性描述水泥石多孔介质材料中的湿传输(水和水蒸气)模型通常有三种：对流模型、扩散模型和混合模型。(1)对流模型在多孔介质体系中，可通过水在特定孔道中的流动来建立水的迁移模型，此时水分传输的主要机理在于对流，
混凝土体积稳定性和抗裂性不考虑温度变化影响的湿传输模型，描述了等温条件下的湿迁移，而实际中这种情况很少见，只能应用于温度差非常小的某些特殊情况[8]。实际环境中，多孔材料中的湿传输总要受到其他环境因素变化的影响，尤其是温度变化
混凝土体积稳定性和抗裂性混凝土湿热耦合变形模拟的整个过程主要分三步走：首先通过解析法求得耦合作用下的温、湿度分布;然后根据描述混凝土干湿变形机理的理论公式，通过相关方程计算出湿度分布引起的应力分布;最后将温度及湿度应力施加到单
上一篇
