(1)试验方法
混凝土的内部相对湿度使用内埋湿度传感器进行测量。对于混凝土试块而言，由于外界环境湿度和内部水化不均匀的影响，其内部相对湿度在不同的位置并不相同，由内向外呈现出湿度梯度。为了更好地进行对比，将内部装有钢棒的20 mm PVC管放置在模具中预留位置，使感应部位位于试模正中部位，随后再装入混凝土。等到混凝土初凝后，取出钢棒，用海绵吸干PVC管中的液态水，随后放入温湿度传感器。在温湿度传感器上方覆盖一层塑料薄膜后，使用熔融石蜡将PVC管密封，从而阻止混凝土从PVC管中与外界进行水分交换。

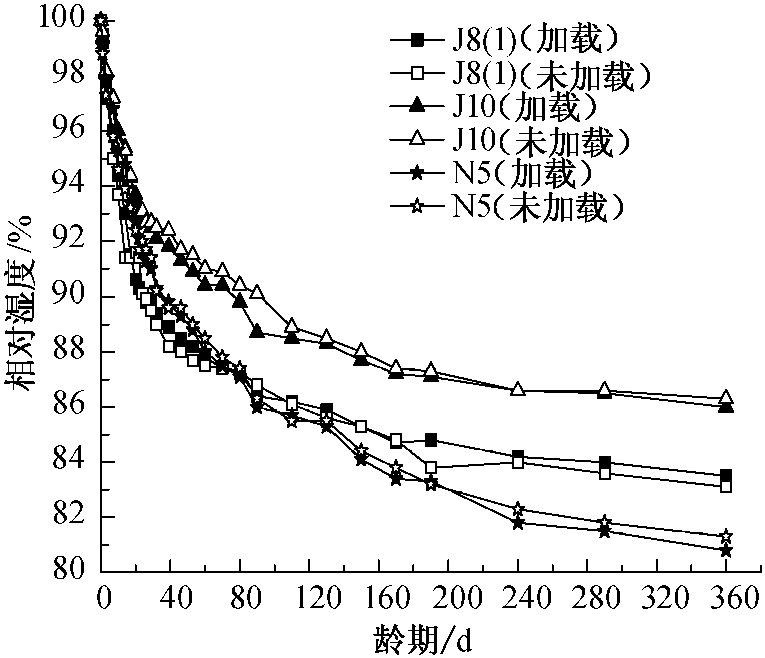

根据上述收缩和徐变试验结果，选择代表性较强的几组混凝土对其内部 ...... （共7627字） [阅读本文]>>
混凝土体积稳定性和抗裂性(1)混凝土仍将是不可替代的最主要的建筑材料没有一种材料可以完全代替混凝土用作建筑材料，并且为了应对气候恶化引起的极端天气，在全球范围未来需要建设更多用于预防自然灾害的基础设施，对混凝土的需求量将增加。
混凝土体积稳定性和抗裂性(1)湿度(水分)变化析因混凝土内部水分(湿度)变化是引起混凝土体积变化的主要诱因之一，相应地，由水分变化引起的混凝土体积变形可以称之为混凝土的干湿变形。相比于通常的干燥收缩变形(或称干缩)，干湿变形的
混凝土体积稳定性和抗裂性描述水泥石多孔介质材料中的湿传输(水和水蒸气)模型通常有三种：对流模型、扩散模型和混合模型。(1)对流模型在多孔介质体系中，可通过水在特定孔道中的流动来建立水的迁移模型，此时水分传输的主要机理在于对流，
混凝土体积稳定性和抗裂性不考虑温度变化影响的湿传输模型，描述了等温条件下的湿迁移，而实际中这种情况很少见，只能应用于温度差非常小的某些特殊情况[8]。实际环境中，多孔材料中的湿传输总要受到其他环境因素变化的影响，尤其是温度变化
混凝土体积稳定性和抗裂性混凝土湿热耦合变形模拟的整个过程主要分三步走：首先通过解析法求得耦合作用下的温、湿度分布;然后根据描述混凝土干湿变形机理的理论公式，通过相关方程计算出湿度分布引起的应力分布;最后将温度及湿度应力施加到单
上一篇
