新旧标准表面结构图形标注对照，见表1-60。

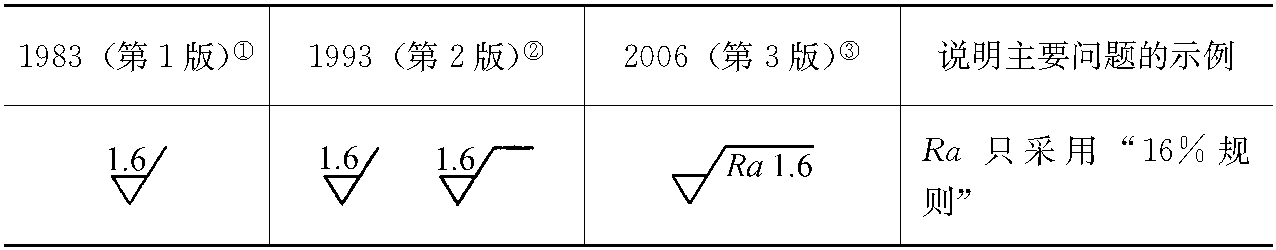

表1-60 新旧标准表面结构图形标注对照
续表
注： ①既没有定义默认值也没有其他的细节，尤其是： 无默认评定长度; 无默认取样长度; 无 “16%规则”或 “最大规则”。
②在GB/T 3505 1983和GB/T 10610 1989中定义的默认值和规则仅用于参数Ra、Ry和Rz (10点高度)。此外，GB/T 131 1993中存在着参数代号书写不一致问题，标准正文要求参数代号第二个字母标注为下标，但在所有的图表中，第二个字母都是小写，而当时所有的其他表面结构标准都使用下标。
③新的Rz为原Ry的定义，原Ry的符号不再使用。
④表示没有该项 ...... （共336字） [阅读本文]>>
