3.3 拉线安装
分类：10kV及以下配电线路施工768字

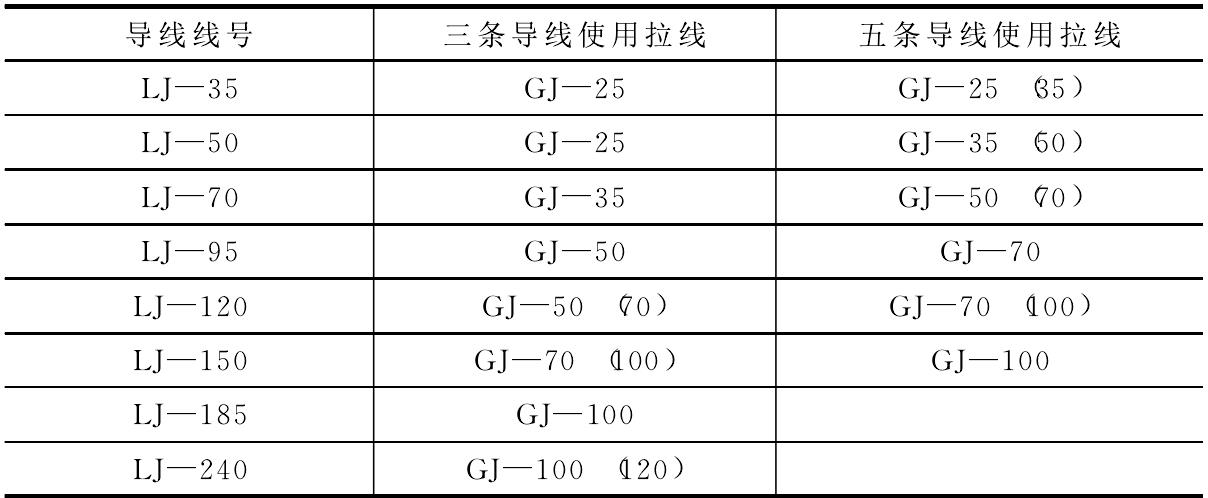

(1)拉线截面配置表见表3-3。
表3-3 拉线截面配置表
注 1.本表为快速选择判断用表，设计图纸选择拉线应以计算为准，本表基本考虑到拉线与地面夹角60°的极端情况，高低压线路同杆架设导线截面均较大时，应采用V型拉线。2.本表按导线安全系数为3考虑，如导线安全系数为2.5时，应按括号内值。(2)拉线棍、拉线盘规格及埋深见表3-4。表3-4 拉线棍、拉线盘规格及埋深
(3)拉线长度配置表见表3-5。表3-5 拉线长度配置表
注 拉线与地面夹角按45°考虑，底把棍外露0.5m，上端回头0.4m，下端回头1m，有元瓷另加裕度0.2m。(4)拉线最小规格表见表3-6。表3-6 拉线最小规格 ...... （共768字） [阅读本文]>>
注 ∅为拉线直径。(5)拉线安装要求。1)
