(一) 从化学物质的量计算实验式
若知道了坯料的化学物质的量，可按下列步骤，计算成为实验式。
(1) 若坯料中的化学物质的量包含灼减量成分，首先应将其换算成不含灼减量的化学物质的量。
(2) 以各氧化物的摩尔质量，分别除各该项氧化物的质量分数，得到各氧化物的物质的量 (mol)。
(3) 以碱性氧化物或中性氧化物物质的量总和，分别除各氧化物的物质的量，即得到一套以碱性氧化物或中性氧化物物质的量为1的各氧化物物质的量的系数。
(4) 将上述各氧化物的物质的量值按RO·R2O3·RO2，的顺序排列为实验式。

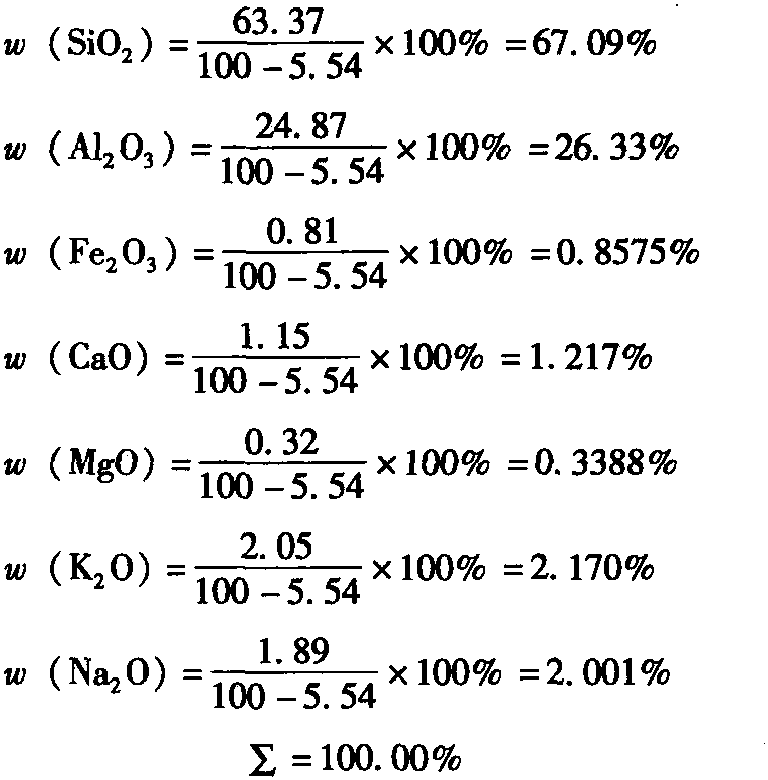

【例1】某瓷坯的化学组成如表2-22所示。
表2-22 某瓷坯的化学组成 单位：%
组成SiO2Al2O3Fe2O3CaOMgOK2 ...... （共13942字） [阅读本文]>>
陶瓷工艺(一)黏土的成因地球外壳的主要成分为硅酸盐，从地表至地下15km处的地层几乎是由各种硅酸盐矿物构成，其平均成分如下：SiO259.1%、Na2O3.8%、MgO3.5%、Al2O315.4%、K2O3.
陶瓷工艺黏土是陶瓷工业的主要原料，黏土的性质对陶瓷的生产有很大的影响，因此掌握黏土的性质，尤其是工艺性质是稳定陶瓷生产的基本条件。黏土的工艺性质主要取决于黏土的矿物组成、化学组成与颗粒组成，其矿物组成是基本因素
陶瓷工艺黏土是陶瓷的主要原料，陶瓷在烧成过程中所发生的一系列物理和化学变化，是在黏土加热变化的基础上进行的，因此黏土的加热变化是陶瓷制品烧成的基本理论基础。研究黏土的加热变化对确定陶瓷制品的烧成温度具有很重要的
陶瓷工艺石英是由[SiO4]4-四面体互相以顶点连接而成的三维空间架状结构。连接后在三维空间扩展，由于它们以共价键连接，连接之后又很紧密，因而空隙很小，其他离子不易侵入网穴中，致使晶体纯净，硬度与强度高，熔融温
陶瓷工艺长石在陶瓷坯料中是作为熔剂使用的，在釉料中也是形成玻璃相的主要成分。为了使坯料便于烧结而又防止变形作为熔剂的长石，一般希望长石具有较低的熔化温度、较宽的熔融范围、较高的熔融液相黏度和良好的熔解其他物质的
上一篇
